O que um diagrama de rolamento descartável realmente mostra a você?

Resposta rápida

Que descarte Rolamento O diagrama realmente mostra você

Um diagrama de rolamento descartável - também chamado de diagrama de rolamento de desengate - ilustra a posição exata, o caminho do movimento e a relação mecânica entre o rolamento descartável (TOB), o garfo da embreagem, os dedos da placa de pressão e o eixo de entrada da transmissão. O diagrama é a maneira mais rápida de entender por que esse rolamento único controla todo o ciclo de engate e desengate da embreagem. Quando você pressiona o pedal da embreagem, o rolamento deslizante desliza axialmente ao longo da luva do eixo piloto em direção à placa de pressão, empurra os dedos da mola do diafragma e libera a carga de fixação no disco de fricção - tudo dentro de uma distância de percurso linear que normalmente varia de 8 mm a 18 mm dependendo da aplicação do veículo.

O diagrama também revela algo que muitos técnicos ignoram: o rolamento deve manter uma liberar a folga entre o rolamento e o dedo , comumente chamado de jogo livre. Na maioria dos veículos com tração traseira e ligação mecânica, esta lacuna é 1mm a 3mm . Em sistemas hidráulicos é efetivamente zero – o rolamento gira continuamente contra os dedos (um projeto de “contato constante” ou “autoajustável”). Compreender o diagrama significa compreender que tipo de veículo utiliza e como isso altera os procedimentos de inspeção, ajuste e substituição.

8–18 mm

Curso axial típico

1–3mm

Jogo livre (ligação mecânica)

0mm

Folga livre (hidráulica/contato constante)

~1.500N

Carga máxima de liberação (automóvel de passageiros típico)

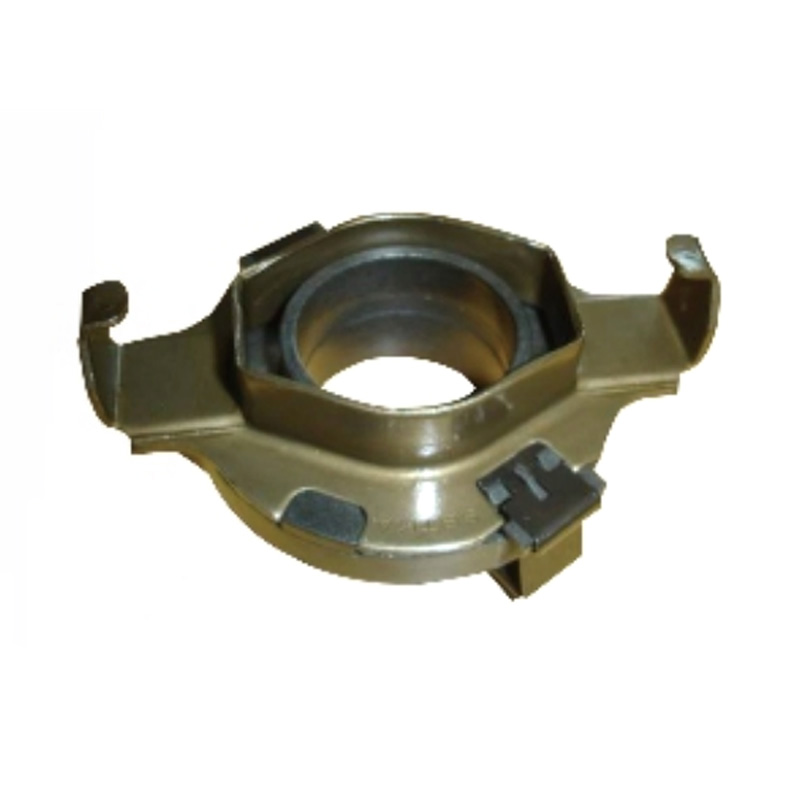

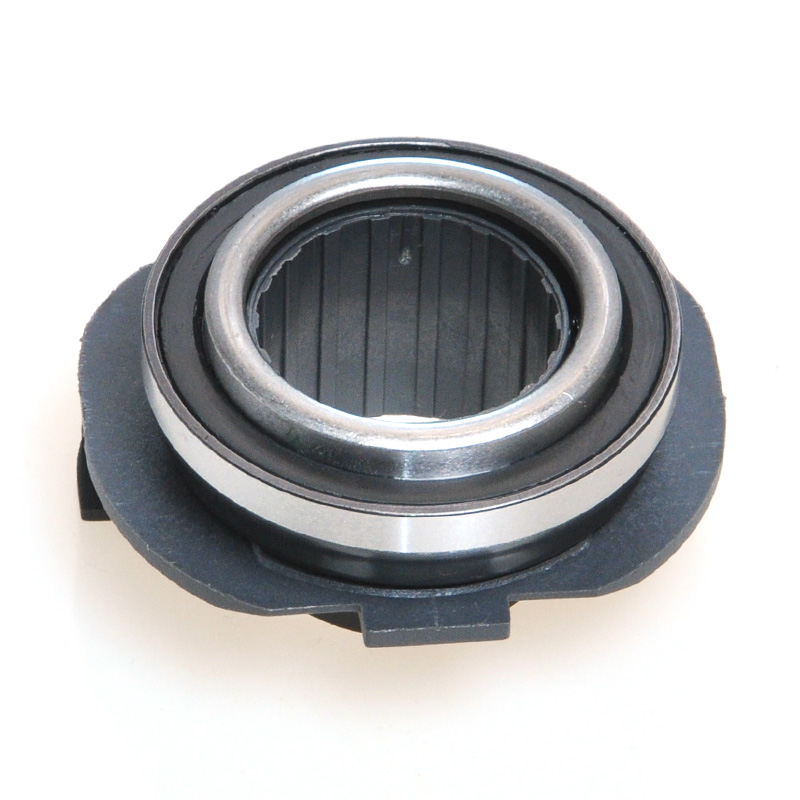

Anatomia completa do conjunto de rolamento descartável

A leitura correta de um diagrama de rolamento descartável requer o conhecimento de cada componente rotulado. A montagem é enganosamente compacta – a maioria das unidades mede entre 45mm e 120mm no diâmetro externo - ainda assim, funciona sob carga axial significativa em velocidades que podem exceder 4.000 RPM no lado da embreagem durante eventos de engate parcial.

Raça Externa (Face de Contato)

A face plana ou levemente contornada que entra em contato com os dedos da mola do diafragma da placa de pressão. Nos rolamentos convencionais, a pista externa gira com os dedos. Em projetos de contato angular vedado, todo o rolamento gira como uma unidade. A superfície de contato é endurecida para 58–62 HRC para resistir às cargas de martelo no engate inicial.

Raça interna e furo

A pista interna é encaixada por pressão ou deslizante no cubo ou luva do rolamento. A tolerância do furo é crítica: um furo muito frouxo faz com que o rolamento balance na bucha de retenção do rolamento do eixo piloto, produzindo um padrão de desgaste irregular visível na análise pós-falha como um polimento em forma de meia-lua no diâmetro externo da bucha.

Conjunto de elementos de bola ou rolo

A maioria dos rolamentos descartáveis usa rolamentos rígidos de esferas porque suportam cargas axiais e radiais combinadas. Algumas aplicações de caminhões pesados utilizam rolamentos de esferas de contato angular dispostos em tandem. O número de esferas normalmente varia de 7 a 14, e seu diâmetro determina diretamente a classificação de carga dinâmica (C) do rolamento.

Rolamento Hub / Sleeve

O cubo é o elo estrutural entre o rolamento e o garfo da embreagem. Nos sistemas de tração por cabo, o cubo possui orelhas de retenção ou uma ranhura que recebe as pontas dos garfos. Nos projetos de cilindro escravo concêntrico hidráulico (CSC), o cubo é parte integrante da carcaça do pistão – o rolamento é colado ou pressionado no pistão e toda a unidade é montada diretamente na carcaça da campânula.

Clipe de retenção / clipe de mola

Um clipe de aço estampado mantém o rolamento no cubo durante a instalação e evita que ele caia do garfo durante a condução não engatada. A falha do clipe é uma causa comum do rolamento sair do eixo, o que produz um ruído de trituração sob leve pressão do pedal, mesmo antes de aparecer o ruído de engate total.

Garfo de embreagem (garfo de liberação/garfo)

Embora o garfo seja um componente separado, cada diagrama de rolamento descartável o inclui porque define a relação da alavanca que amplifica a força do pedal. A geometria do pivô do garfo varia – alguns garfos giram em um pino esférico rosqueado na carcaça do sino, outros usam um eixo de pivô. A relação entre o braço lateral da haste do pedal e o braço lateral de impulso do rolamento é normalmente 3:1 a 5:1 , o que significa que a extremidade do pedal se move três a cinco vezes mais longe do que o curso do rolamento.

Como ler um diagrama de rolamento descartável passo a passo

Um diagrama de rolamento descartável estilo OEM profissional usa uma vista de seção transversal (vista de seção) cortada ao longo do eixo central do eixo de entrada da transmissão. Veja como interpretar cada camada do desenho:

Passo 1

Identifique o eixo de rotação

A linha central horizontal representa o eixo de entrada da transmissão. Tudo gira em torno desta linha em operação normal. O próprio rolamento descartável é concêntrico com esta linha – qualquer excentricidade no diagrama indica um problema de desalinhamento na montagem real.

Etapa 2

Localize a posição de repouso vs. posição de liberação

A maioria dos diagramas mostra duas posições de rolamento usando linhas sólidas para repouso (embreagem engatada, pedal para cima) e linhas tracejadas ou fantasmas para a posição liberada (pedal pressionado). A distância axial entre essas duas posições é a liberar curso do rolamento , uma especificação crítica para configuração da geometria do garfo.

Etapa 3

Leia a dimensão de folga

Uma seta de dimensão entre a face de contato do rolamento e as pontas dos dedos da mola do diafragma mostra a lacuna de jogo grátis . Nos sistemas de ligação mecânica tradicionais, esta folga é definida durante a instalação ajustando o comprimento do cabo ou da haste. Confirme as especificações no manual de serviço do veículo - por exemplo, um Ford F-250 Super Duty 2005 com motor diesel 6.0L especifica Curso livre do pedal de 22 mm , o que se traduz em aproximadamente 2,5 mm no rolamento.

Etapa 4

Verifique a geometria do pivô do garfo

O ponto de articulação do garfo geralmente é mostrado como um círculo (pino esférico) ou um triângulo (pivô fixo). Meça a dimensão do centro do pivô até o ponto de contato do rolamento e do centro do pivô até a fixação do cabo/haste. Divida o mais longo pelo mais curto para confirmar a relação de vantagem mecânica do garfo. Alterar essa relação (como fazem alguns garfos de desempenho de reposição) altera a sensação do pedal e a força necessária do pedal.

Etapa 5

Verifique o layout do CSC versus o garfo externo

Se o diagrama mostrar o rolamento integrado a um corpo de cilindro hidráulico que é aparafusado diretamente na face da carcaça do sino e envolve o eixo de entrada, é um cilindro escravo concêntrico (CSC) projeto. Não há garfo externo. O rolamento avança e retrai hidraulicamente. Interpretar erroneamente isso como um sistema acionado por garfo leva à solicitação do cubo de rolamento de reposição errado.

Etapa 6

Observe o perfil do dedo da placa de pressão

As placas de pressão modernas usam uma mola Belleville (diafragma) cujas pontas dos dedos podem ser planas, coroadas ou em concha. A geometria da face de contato do rolamento deve corresponder. Um rolamento de face plana em uma placa de pressão de dedo coroado produz carga pontual, o que acelera o desgaste do rolamento e do dedo e pode causar liberação assimétrica que resulta em trepidação da embreagem.

Tipos de rolamentos descartáveis e suas principais diferenças

O rolamento descartável que você vê no diagrama depende inteiramente do sistema de atuação da embreagem. A tabela abaixo compara os quatro principais tipos usados em automóveis de passageiros, caminhões leves e veículos comerciais pesados em todo o mundo.

Tabela 1 — Comparação do tipo de rolamento descartável por sistema de atuação
Tipo	Atuação	Jogo grátis	Aplicação Comum	Complexidade de substituição
Cabo Mecânico, Tipo Pull	Cabo puxa garfo	1–3mm at bearing	A maioria dos carros de passageiros FWD anteriores a 2005	Baixo – o rolamento desliza para fora do cubo
Articulação mecânica da haste, tipo push	Haste empurra garfo	1,5–3 mm no rolamento	Caminhões RWD, muscle cars, vintage	Baixo — acessível com transmissão em
Cilindro Escravo Externo Hidráulico	Cilindro hidráulico empurra o garfo	Ajuste automático (próximo de zero)	RWD de tamanho médio, caminhões leves pós-1995	Médio – cilindro escravo separado
Cilindro Escravo Concêntrico Hidráulico (CSC)	Pistão integral com rolamento	Zero (contato constante)	Carros esportivos modernos com tração dianteira e dupla embreagem	Alto – requer remoção da transmissão

Lendo as evidências de falha de volta ao diagrama

Cada modo de falha de rolamento descartável tem uma assinatura exclusiva que é mapeada diretamente para a geometria do diagrama. A compreensão desses padrões ajuda os técnicos a diagnosticar os sintomas antes que a desmontagem os confirme.

Padrão de ruído

Guinchando ou cantando na depressão do pedal

Um guincho que começa imediatamente quando o pedal começa a se mover e desaparece quando o pedal é totalmente pressionado geralmente indica que o rolamento travou internamente. A pista externa não gira mais livremente com os dedos da mola do diafragma, então o deslizamento de metal com metal produz ruído. No diagrama, isso corresponde à perda de movimento relativo da face de contato entre ela e os dedos da mola – uma situação em que o rolamento está travado, mas os dedos da placa de pressão continuam a girar na velocidade do motor. A vida útil típica antes desta falha na condução urbana pára e arranca é 80.000 a 120.000 km ; em aplicações de alto deslizamento (uso pesado em subidas), o número cai para 50.000 km ou menos .

Padrão de ruído

Moagem quando a embreagem está totalmente liberada (pedal para cima)

Se o rangido estiver presente com o pedal totalmente liberado (embreagem engatada, veículo dirigindo normalmente) e desaparecer quando você pressionar levemente o pedal, o rolamento removível está arrastando contra os dedos da placa de pressão, mesmo sem a ação do pedal. Em sistemas de ligação mecânica, isso geralmente significa que a folga foi ajustada para zero ou que o cabo foi esticado e depois apertado demais durante o ajuste. No diagrama, a posição de repouso do rolamento deslocou-se para frente até entrar em contato com as pontas dos dedos da placa de pressão. Isto não é um defeito do rolamento – é um erro de configuração da articulação – mas se não for corrigido, a carga constante acelera a fadiga do rolamento e o rolamento irá falhar 10.000 a 30.000 km .

Padrão de sensação

Vibração através do pedal durante o envolvimento

A vibração do pedal no momento do engate da embreagem pode indicar um rolamento de lançamento que desenvolveu folga radial (a pista interna está solta no cubo). No diagrama, a folga radial significa que a linha central do rolamento não é mais coaxial com a linha central do eixo piloto. O desalinhamento resultante causa contato não uniforme nas pontas dos dedos da mola do diafragma – alguns dedos carregam mais carga do que outros – criando uma força de engate pulsante. O mesmo sintoma pode ter origem em uma placa de pressão danificada ou disco desgastado, portanto o diagnóstico deve ser confirmado após a remoção da transmissão.

Padrão de sensação

Pedal excessivamente pesado sem ruído

Um rolamento descartável que fica preso em seu cubo ou luva - em vez de falhar internamente - produz maior força de atuação sem ruído. O rolamento se move axialmente, mas com atrito. No diagrama, isso corresponde à interface cubo-manga desenvolvendo corrosão ou rebarbas que resistem ao deslizamento. A lavagem do lubrificante devido ao uso inadequado de solvente de limpeza durante um serviço de transmissão é a causa mais comum. Os revestimentos de manga impregnados de grafite em cubos modernos são projetados para resistir a isso, mas são vulneráveis à remoção por solvente.

Dimensões e folgas de instalação – O que o diagrama especifica

Um diagrama de instalação de rolamento descartável devidamente desenhado inclui um bloco de dimensões com, no mínimo, as seguintes especificações. Esses valores variam de acordo com o veículo, mas a tabela abaixo fornece faixas representativas compiladas de manuais de serviço OEM dos principais fabricantes, incluindo documentação técnica ZF, Sachs, LuK, Valeo e Exedy.

Tabela 2 — Faixas de especificações de instalação de rolamentos descartáveis (veículo de passageiros)
Especificação	Faixa Típica	Ponto de medição	Notas
Rolamento free play	1,0–3,0mm	Na face de contato do rolamento	Apenas ligação mecânica
Viagem sem pedal	10–30mm	No pedal	Amplificado pela relação do pedal
Rolamento axial travel	8–18 mm	Deslocamento do cubo	Deve limpar o diafragma na liberação completa
Folga radial entre manga e cubo	0,02–0,10mm	DE do retentor do eixo piloto	Permite autocentralização sob carga
Profundidade de engate da ponta do garfo	3–6mm	Ponta do garfo na ranhura do cubo	Profundidade insuficiente causa salto do garfo
Tolerância de altura do dedo da mola do diafragma	±0,5 mm (variação máxima)	Em todos os dedos	Exceder isso causa trepidação da embreagem

Ao instalar um rolamento descartável de reposição, o bloco de dimensões do diagrama deve ser usado como uma lista de verificação em relação às medidas de montagem feitas antes de reinstalar a transmissão. Ignorar esta etapa é a causa mais comum de falha precoce de repetição - particularmente em veículos de alta quilometragem, onde o desgaste do pivô do garfo alterou a geometria efetiva da alavanca em relação ao que o diagrama assume.

O diagrama de rolamentos descartados do CSC – uma arquitetura diferente

O projeto do cilindro escravo concêntrico merece sua própria seção porque seu diagrama parece totalmente diferente do layout convencional acionado por garfo. Muitos técnicos treinados em veículos mais antigos identificam erroneamente os diagramas CSC ou tentam adaptar procedimentos convencionais de substituição de rolamentos às aplicações CSC, com consequências dispendiosas.

O que o diagrama CSC mostra

O diagrama CSC é uma seção transversal do corpo do cilindro hidráulico. Os principais recursos visíveis no desenho incluem:

A porta de entrada hidráulica e a porta do parafuso de sangria na carcaça externa
O pistão anular que desliza axialmente dentro do furo do cilindro
A vedação do pistão (geralmente vedação labial EPDM ou anel de vedação) e sua posição axial em relação à porta
O rolamento descartável pressionado ou encaixado na ponta do pistão
A mola de retorno (se instalada) que mantém o rolamento em contato com os dedos da placa de pressão
O padrão de parafuso do flange de montagem que localiza o CSC no alojamento da campainha

Não há garfo, pino de articulação e cabo/haste no diagrama. O cilindro mestre da embreagem na caixa do pedal se conecta diretamente a esta unidade através de uma linha hidráulica. O rolamento descartável neste sistema sofre uma força de pré-carga contínua de 50 a 200 N (a força de contato da mola de retorno ou pré-carga da mola do diafragma) em todos os momentos, mesmo quando o pedal é liberado - e é por isso que os rolamentos descartáveis CSC devem ser classificados para operação contínua, e não para uso intermitente.

Erros comuns de leitura do diagrama CSC

O erro mais frequente ao interpretar um diagrama CSC é identificar incorretamente a porta de sangria como uma conexão de lubrificação. Os dois podem parecer semelhantes em um esquema, mas servem a propósitos totalmente diferentes. A tentativa de lubrificar uma porta de sangria introduz lubrificante no circuito hidráulico, contaminando o fluido de freio/embreagem e destruindo a vedação do pistão em algumas centenas de quilômetros.

O segundo erro comum é interpretar mal o método de montagem do rolamento no pistão. Alguns rolamentos CSC são encaixados por pressão e não podem ser separados do pistão sem destruir o pistão; outros usam um anel elástico e podem ser reparados separadamente. A vista da seção do diagrama deixa isso claro - uma junta de encaixe por pressão não mostra nenhuma ranhura ou clipe na interface do rolamento com o pistão, enquanto uma junta de anel elástico mostra uma ranhura e a seção transversal do clipe.

Em veículos como as transmissões DSG de dupla embreagem do Grupo Volkswagen, existem na verdade duas unidades CSC na mesma caixa de campainha - uma para cada transmissão parcial - e seus diagramas são imagens espelhadas um do outro. Confundir os rolamentos K1 e K2 durante a remontagem resulta em uma transmissão que não consegue desengatar nenhum dos conjuntos de embreagem.

Desempenho e corrida descartam diferenças nos diagramas de rolamentos

Os rolamentos descartáveis de alto desempenho e de corrida são projetados com um padrão diferente dos rolamentos OEM, e seus diagramas refletem essas diferenças claramente. Compreender o diagrama ajuda a especificar o desempenho correto para um determinado nível de potência.

Projeto de rolamento de contato angular

Os rolamentos descartáveis de corrida geralmente substituem o rolamento rígido de esferas padrão por um design de contato angular, visível no diagrama como um conjunto de esferas posicionado em um ângulo (normalmente 15° a 40° ) em relação ao eixo do furo da pista. Essa geometria permite que o rolamento suporte cargas axiais e radiais combinadas mais altas sem aumentar o tamanho do envelope. O rolamento de liberação de embreagem da série 40 da Tilton Engineering, por exemplo, usa um conjunto correspondente de rolamentos de contato angular classificados para suportar cargas de liberação de até 4.000N — quase três vezes a carga típica de um automóvel de passageiros.

Face de contato autoalinhante (esférica)

No diagrama de um rolamento de liberação de desempenho autocompensador, a face de contato mostra um perfil esférico ou convexo em vez de uma face plana. Esta geometria compensa o pequeno desalinhamento entre o eixo do rolamento e o plano do dedo da mola do diafragma – desalinhamento que se torna mais significativo em aplicações de alta potência, onde a reação de torque do motor pode deslocar o trem de força sob carga. A face esférica redistribui a tensão de contato, reduzindo o pico da tensão de contato hertziana que causa o efeito brinelling dos dedos.

Altura do rolamento ajustável

Alguns rolamentos de desempenho acionados por garfo possuem uma ponta ajustável que altera a altura efetiva da face de contato em relação ao corpo do rolamento. No diagrama isto é mostrado como um colar roscado com uma contraporca. Isso permite que o mesmo rolamento seja configurado para diferentes alturas dos dedos da placa de pressão – útil ao misturar placas de pressão de reposição com geometria de garfo existente. A faixa de ajuste de altura é normalmente ±5mm .

Rolamentos de liberação de grafite (tipo vintage/chinelo)

Os diagramas de corrida antigos às vezes mostram um rolamento de liberação de bloco de grafite - um rolamento deslizante que não gira, mas desliza nos dedos da mola do diafragma usando uma face de carbono-grafite. Não há bolas ou corridas neste design. O diagrama mostra uma almofada sólida de grafite ou PTFE preenchido com carbono em um suporte de aço. Este projeto requer contato contínuo (folga zero) e gera calor de fricção que limita o uso a circuitos de operação sustentada, em vez de condução em ruas com ciclos de engate repetidos.

Intervalos de manutenção e quando substituir com base nos indicadores de desgaste do diagrama

Os rolamentos descartáveis são classificados como um item de desgaste, e a orientação do OEM recomenda universalmente a substituição do rolamento sempre que o disco da embreagem e a placa de pressão forem substituídos - independentemente da condição aparente do rolamento. A justificativa é simples: o custo de mão-de-obra para remover novamente a transmissão se o rolamento falhar logo após uma manutenção da embreagem é muitas vezes maior que o custo do próprio rolamento.

Marca de 50.000–80.000 km

Para condução urbana intensa (uso frequente da embreagem, pára e arranca), esta é a primeira quilometragem em que é aconselhável a inspeção dos rolamentos descartáveis. Se a transmissão for interrompida por outro motivo (manutenção da caixa de câmbio, substituição do volante bimassa), o rolamento deverá ser examinado quanto a folga axial maior que 0,3 mm e folga radial maior que 0,2 mm , medido com o rolamento na luva do eixo piloto.

Intervalo de manutenção da embreagem (qualquer quilometragem)

Qualquer trabalho de embreagem é uma substituição automática de rolamento descartável. Esta é a recomendação padrão da indústria da Sachs, LuK, Valeo e Exedy – todas as quais fornecem rolamentos descartáveis em seus pacotes de kits de embreagem precisamente por esse motivo. A tentativa de reutilizar um rolamento original com um novo kit de embreagem anula a garantia do kit de embreagem na maioria das marcas.

Substituição baseada em ruído (qualquer quilometragem)

O ruído dependente do pedal da embreagem – ruído que aparece ou desaparece com o movimento do pedal – é justificativa suficiente para a substituição do rolamento descartável, independentemente da quilometragem. Ignorar este sintoma corre o risco de apreensão completa do rolamento, o que pode travar a embreagem em uma posição desengatada (o veículo não consegue engatar a transmissão) ou fazer com que fragmentos da face de contato danifiquem os dedos do diafragma da placa de pressão, transformando uma substituição do rolamento em uma substituição completa do kit de embreagem.

Vazamento hidráulico CSC (qualquer quilometragem)

Um rolamento descartável CSC que começa a vazar fluido hidráulico apresenta falha na vedação do pistão. Como o rolamento é parte integrante do pistão, toda a unidade CSC deve ser substituída. A contaminação do fluido hidráulico do disco de fricção da embreagem é a consequência secundária – mesmo uma pequena quantidade de fluido da embreagem na superfície do disco reduz o coeficiente de atrito de aproximadamente 0,35 a abaixo de 0,15 , causando deslizamento da embreagem com torque total.

Pontos de lubrificação no diagrama de rolamento descartável

Cada diagrama de instalação de rolamento descartável profissional marca pontos de lubrificação específicos com um símbolo de graxa. Aplicar lubrificante no local errado – ou usar o tipo errado – causa tantos problemas quanto não aplicar nenhum.

Interface da luva de retenção do eixo de entrada/furo do cubo

A leve película de graxa de alto ponto de fusão (NLGI grau 2, complexo de lítio ou base de dissulfeto de molibdênio) é aplicado na parte externa da luva retentora do rolamento do eixo piloto, onde o cubo desliza. O filme deve ser fino – cobertura visível e sem excessos. O excesso de graxa migra para o disco da embreagem, contaminando a superfície de atrito.

Garfo de bola de pivô de garfo

O soquete do pivô do garfo recebe uma pequena quantidade da mesma graxa de alto ponto de fusão. Nos pivôs de pino esférico, a graxa é aplicada na superfície da bola. Nos pivôs do tipo eixo, as buchas em cada extremidade do eixo do garfo recebem graxa através de uma conexão Zerk, se presente, ou na desmontagem.

Dicas de garfo nos pontos de contato do hub

Onde as pontas do garfo entram em contato com as orelhas ou ranhuras do cubo do rolamento, uma pequena quantidade de graxa evita a corrosão por atrito e reduz o deslizamento que causa vibração no pedal da embreagem. Somente a área de contato – e não toda a ponta do garfo – recebe graxa.

NÃO Lubrifique: Face de contato do rolamento

A face de contato do rolamento descartável que toca os dedos da mola do diafragma deve permanecer seca. A graxa nesta superfície cria um plano de deslizamento que pode fazer com que os dedos caminhem excentricamente pela face do rolamento, produzindo vibração e acelerando o desgaste em ambos os componentes. Os rolamentos modernos são lubrificados internamente e vedados de fábrica. eles não requerem lubrificação adicional .

Perguntas frequentes sobre diagramas de rolamentos descartáveis e substituição

Qual é a diferença entre um rolamento descartável e um rolamento de desengate?

Eles são o mesmo componente referido por dois nomes diferentes. "Jogar fora o rolamento" é o termo tradicional norte-americano. O "rolamento de liberação" é mais comum na literatura de serviços europeia e em catálogos de peças OEM de fabricantes como ZF, Sachs e Valeo. Alguns diagramas de serviço usam "rolamento de liberação da embreagem" (CRB) como designação formal. Todos os três termos descrevem o mesmo rolamento que desengata a embreagem quando o pedal é pressionado.

Posso diagnosticar um rolamento com defeito sem remover a transmissão?

Sim, com razoável confiança. Um rolamento defeituoso quase sempre produz um ruído especificamente relacionado à posição do pedal da embreagem. Com o motor funcionando, pressione lentamente o pedal da embreagem. Se um ruído (guincho, rangido ou chilreio) começar assim que o pedal começar a se mover e depois mudar de caráter ou parar perto do chão, o rolamento descartável é o principal suspeito. Se o ruído estiver presente o tempo todo, independentemente da posição do pedal, é mais provável que o problema esteja na própria transmissão. Este teste de ruído dependente do pedal se correlaciona diretamente com a posição do rolamento em repouso vs. liberado do diagrama: apenas o rolamento se move quando o pedal se move, portanto, o ruído que acompanha o deslocamento do pedal deve vir do rolamento ou de seus pontos de contato imediatos.

Como o diagrama de rolamento descartável difere para uma embreagem do tipo puxar e uma embreagem do tipo empurrar?

Em uma embreagem tipo push (o projeto mais comum), o rolamento removível fica no lado da caixa de engrenagens da placa de pressão e é empurrado em direção ao motor para pressionar os dedos da mola do diafragma. Em uma embreagem tipo pull, o mecanismo de liberação fica no lado do motor da placa de pressão e o rolamento afasta os dedos do lado do volante. A seta de força do diagrama e a direção de deslocamento do rolamento invertem completamente entre os dois designs. As embreagens do tipo pull eram historicamente comuns em equipamentos agrícolas e em alguns caminhões europeus (Eaton Fuller, por exemplo), mas aparecem ocasionalmente em configurações de reposição de alto desempenho porque oferecem uma sensação de pedal mais consistente em altas cargas de fixação.

O que significa quando o diagrama de rolamento descartável mostra um recurso de "autocentralização"?

Os rolamentos autocentrantes (também chamados de flutuantes ou autocompensadores) têm um ajuste do cubo ao corpo externo que permite uma pequena quantidade de flutuação radial - normalmente 0,5 a 2,0 mm de movimento radial — entre o cubo que fica na luva do eixo piloto e o corpo externo que entra em contato com a placa de pressão. Esta flutuação permite que o rolamento se alinhe com as pontas dos dedos da mola do diafragma da placa de pressão, mesmo que a embreagem não esteja perfeitamente concêntrica com o eixo de entrada. O diagrama mostra isso como uma folga entre o diâmetro externo do cubo e o ID do suporte externo, geralmente com uma mola ondulada ou mola de centralização que mantém o corpo externo centralizado durante o não engate, sem impedir o movimento radial sob carga.

Por que meu novo rolamento descartável faz barulho imediatamente após a instalação?

O novo ruído do rolamento descartado imediatamente após a instalação quase sempre indica um dos três erros de instalação visíveis no diagrama: (1) A folga não foi ajustada corretamente e o rolamento está em contato com os dedos da placa de pressão em repouso, funcionando sob carga contínua e gerando ruído de calor. (2) A luva do cubo não foi lubrificada antes da instalação, portanto o rolamento fica preso no retentor do eixo piloto e não desliza livremente. (3) As pontas do garfo não estão assentadas corretamente na ranhura do cubo, fazendo com que o rolamento se incline para fora do eixo e entre em contato com os dedos da placa de pressão em ângulo. Retorne à dimensão da folga do diagrama e à dimensão da profundidade de engate do garfo para verificar esses três pontos antes de assumir que o próprio rolamento está com defeito.

Existe uma maneira de substituir apenas o rolamento descartável sem substituir todo o kit de embreagem?

Tecnicamente sim, mas não é uma prática recomendada. A substituição apenas do rolamento descartável ainda requer a remoção completa da transmissão na maioria dos veículos – trabalho equivalente a um trabalho completo da embreagem. Como o disco de embreagem, a placa de pressão e o rolamento removível se desgastam em taxas relacionadas (todos estão sujeitos à mesma contagem de ciclos de engate), a instalação de um novo rolamento contra uma placa de pressão e disco desgastados significa que o novo rolamento encontrará dedos da mola do diafragma desgastados que podem ter altura irregular (além da tolerância de 0,5 mm mostrada no bloco de especificações do diagrama), causando a mesma vibração e padrões de desgaste acelerado desde o primeiro dia. O custo do kit de rolamento versus um kit de embreagem completo é normalmente menos de 15–25% do custo total de reparo , tornando a substituição de peças economicamente irracional.

Os veículos elétricos (EVs) possuem rolamentos descartáveis?

Os veículos elétricos a bateria (BEVs) padrão não possuem embreagens manuais e, portanto, não possuem rolamento descartável. O motor elétrico se conecta às rodas motrizes por meio de uma engrenagem de redução de velocidade única e relação fixa, sem mecanismo de embreagem. No entanto, algumas aplicações de EV de desempenho e certas configurações híbridas usam transmissões manuais automatizadas ou transmissões de dupla embreagem que retêm pacotes de embreagem – nesses casos, são usadas unidades CSC acionadas eletricamente e contêm um rolamento descartável, embora seja controlado por um atuador de embreagem eletrônico em vez de um circuito hidráulico operado por pedal.

Que graxa vai para a luva do eixo piloto ao instalar um rolamento descartável?

A nota de lubrificação do diagrama de rolamentos descartáveis especifica uma graxa de alta temperatura e alto ponto de fusão compatível com o ambiente da embreagem. A maioria dos fabricantes de OEM e de kits de embreagem (LuK, Sachs, Valeo, Exedy) inclui um pequeno sachê de graxa apropriada no kit de embreagem. Se for adquirido separadamente, um graxa de dissulfeto de molibdênio (MoS2), NLGI grau 2 , com um ponto de gota acima de 180°C é apropriado. O composto antigripante de cobre às vezes é usado por técnicos, mas não é ideal porque pode migrar mais facilmente e sua alta condutividade térmica pode acelerar a transferência de calor para o cubo do rolamento. Nunca use graxa para rolamentos de roda ou graxa para chassi - ambas são muito moles e se liquefazem sob o calor da embreagem, migrando para a superfície do disco.
