Qual é a causa número um de falha de rolamento?

A causa número um de Rolamento A falha está relacionada à lubrificação

Se você quiser uma resposta direta: a lubrificação inadequada ou imprópria é a principal causa de falha de rolamento, responsável por cerca de 36% a 54% de todas as falhas prematuras de rolamento , dependendo da indústria e da aplicação. Alguns estudos conduzidos pelos principais fabricantes de rolamentos — incluindo SKF e NSK — colocam o número ainda mais alto quando se levam em consideração casos de contaminação que estão enraizados em falhas no gerenciamento de lubrificação.

Os rolamentos são componentes projetados com precisão. Os corpos rolantes, pistas e gaiolas operam sob enorme tensão, muitas vezes em altas velocidades e temperaturas. Sem a película lubrificante correta separando as superfícies metálicas, ocorre contato direto, levando a desgaste rápido, geração de calor, fadiga superficial e, por fim, falha catastrófica. A física é direta: metal contra metal em alta velocidade gera calor, o calor degrada o material e o material degradado falha.

Dito isto, a falha do rolamento raramente é causada por um único fator isolado. Problemas de lubrificação frequentemente desencadeiam ou aceleram outros modos de falha. Compreender todo o espectro de causas — e como elas interagem — é essencial para qualquer pessoa que gerencia equipamentos rotativos, seja em uma fábrica, em uma turbina eólica, em um sistema de transmissão automotivo ou em uma linha de processamento de alimentos.

Por que a falha na lubrificação domina as estatísticas de danos aos rolamentos

A falha na lubrificação não é simplesmente uma questão de falta de graxa ou óleo. Abrange uma ampla gama de condições que impedem o lubrificante de fazer o seu trabalho. Cada uma dessas condições produz padrões de danos distintos nas superfícies de rolamento.

Volume de lubrificação insuficiente

Quando um rolamento não recebe lubrificante suficiente, o filme elastohidrodinâmico que separa os elementos rolantes das pistas torna-se muito fino para evitar o contato metal-metal. Isso resulta em desgaste adesivo, manchas e picos de calor localizados. Em motores elétricos operando a 1.500 RPM ou mais, as superfícies metálicas podem atingir temperaturas destrutivas minutos após a falta de lubrificante.

Tipo de lubrificante ou viscosidade errada

Utilizar um lubrificante com grau de viscosidade incorreto para a velocidade e temperatura de aplicação é um dos erros de manutenção mais comuns. Um lubrificante muito fino não consegue manter uma película adequada sob carga; aquele que é muito grosso gera calor excessivo por meio de agitação e arrasto. Para rolamentos de fuso de alta velocidade, por exemplo, o uso de uma graxa NLGI 2 padrão em vez de um óleo de baixa viscosidade ou graxa NLGI 1 aumenta drasticamente a temperatura operacional e reduz a vida útil do rolamento.

Excesso de lubrificação

Contraintuitivamente, o excesso de lubrificante também é um problema significativo. Rolamentos com excesso de graxa sofrem temperaturas internas elevadas devido à agitação, que quebra o óleo base e o espessante da graxa, causando vazamento e endurecimento. O excesso de lubrificação é responsável por uma parcela substancial das falhas de rolamentos em motores elétricos , onde os técnicos muitas vezes aplicam graxa sem purgar o material antigo, agravando o problema ao longo do tempo.

Degradação de Lubrificante

Graxa e óleo têm vida útil finita. Ciclos de calor, oxidação, entrada de água e cisalhamento mecânico degradam o desempenho do lubrificante ao longo do tempo. Uma graxa testada perfeitamente no comissionamento pode ter perdido a maior parte de sua capacidade protetora após 4.000 a 8.000 horas de serviço, dependendo das condições operacionais. Muitos intervalos de manutenção são definidos com base no tempo de calendário e não na condição real, fazendo com que os rolamentos funcionem com lubrificante usado muito além de sua vida útil efetiva.

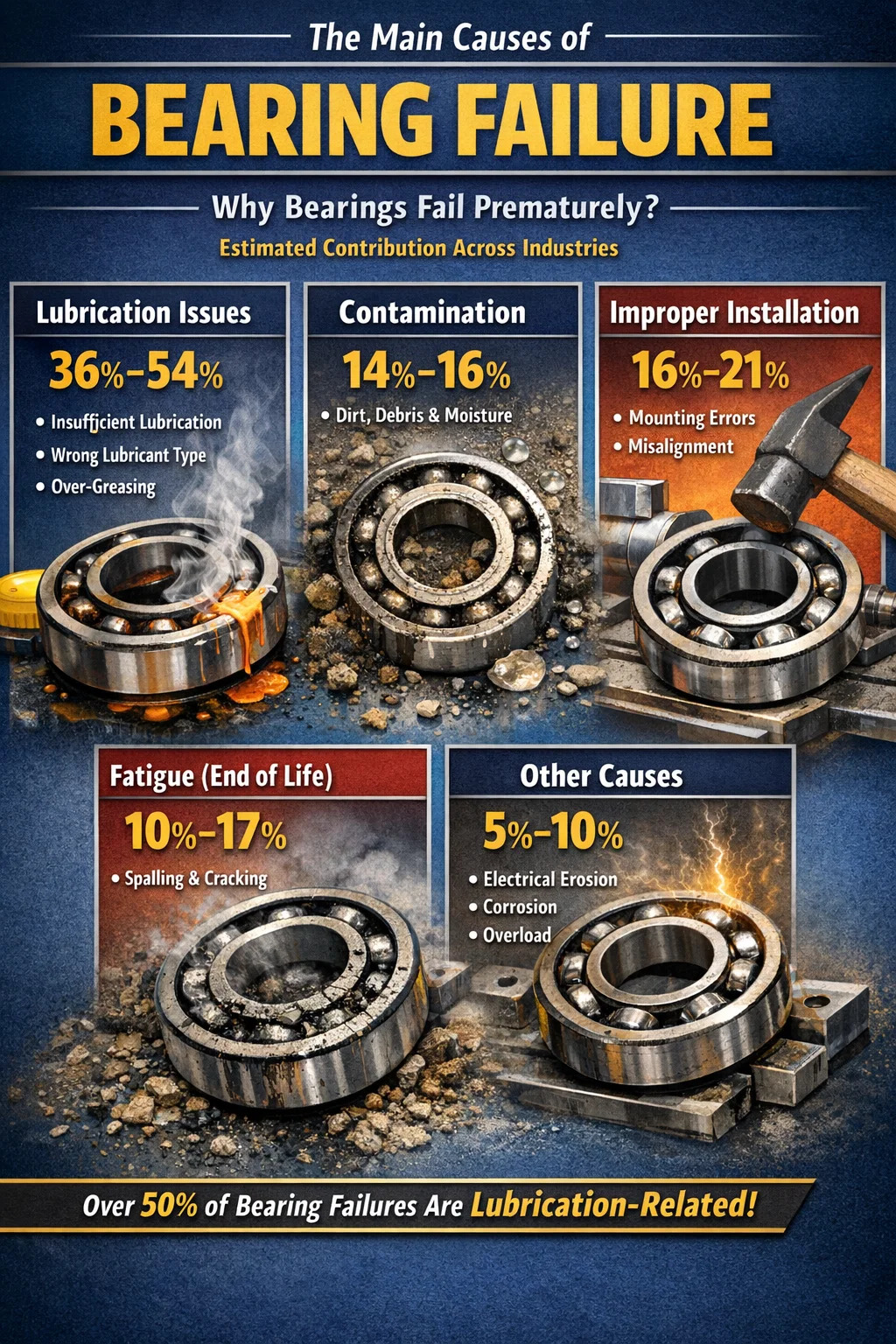

A análise completa: principais causas de falha de rolamento por porcentagem

Diferentes fontes categorizam as causas das falhas dos rolamentos de maneiras ligeiramente diferentes, mas os principais fatores contribuintes são consistentes em todos os estudos do setor. A tabela abaixo reflete dados compilados de pesquisas publicadas por fabricantes de rolamentos e organizações de engenharia de confiabilidade.

Esses números variam por setor. Nas siderúrgicas e na mineração, a contaminação desempenha um papel maior devido à exposição ambiental adversa. No processamento farmacêutico e de alimentos, a entrada de água e os processos de limpeza agressivos são mais proeminentes. Nas turbinas eólicas, a passagem de corrente elétrica através dos rolamentos — um modo de falha exclusivo dos acionamentos de velocidade variável — é cada vez mais significativa. Compreender os drivers de falha específicos para sua aplicação é mais importante do que seguir cegamente as orientações médias do setor.

Contaminação: a segunda força mais destrutiva que atua nos rolamentos

Contaminação é a presença de qualquer material estranho — partículas sólidas, água, produtos químicos de processo — dentro do rolamento. Mesmo partículas invisíveis a olho nu podem causar danos significativos. Uma partícula de aço com apenas 10 mícrons de tamanho (menor que um fio de cabelo humano com aproximadamente 70 mícrons) é grande o suficiente para criar um aumento de tensão na superfície de uma pista quando rolada por uma esfera ou rolo de rolamento.

Contaminação por Partículas Sólidas

Sujeira, detritos metálicos e partículas de usinagem que entram na carcaça do rolamento causam desgaste abrasivo e corrosão superficial. Em sistemas hidráulicos, manter a limpeza do óleo de acordo com o Código ISO 4406 16/14/11 ou superior pode prolongar a vida útil do rolamento e dos componentes em várias vezes em comparação com a operação no Código 20/18/15. A diferença entre um sistema de lubrificação limpo e um contaminado é muitas vezes a diferença entre uma vida útil de 20.000 horas e uma vida útil de 5.000 horas.

Contaminação da Água

A água é particularmente destrutiva. Apenas 0,1% de teor de água em um lubrificante de rolamento pode reduzir a vida útil do rolamento em até 48%, de acordo com pesquisas publicadas na literatura de tribologia. A água causa fragilização por hidrogênio do aço dos rolamentos, promove corrosão nas pistas e nos corpos rolantes e degrada a capacidade de formação de filme do lubrificante. A condensação durante o ciclo térmico – equipamento que aquece durante a operação e esfria durante a noite – é uma rota frequente para a entrada de umidade em rolamentos vedados.

Contaminação Química

Em fábricas de produtos químicos e de processamento de alimentos, agentes de limpeza e fluidos de processo agressivos podem contornar as vedações e atacar diretamente o aço dos rolamentos. Mesmo ácidos suaves ou compostos alcalinos alteram a química da superfície dos canais, criando microcorrosões que progridem para lascamento. A seleção de rolamentos com designs de vedação apropriados e lubrificantes quimicamente compatíveis é fundamental nesses ambientes.

Instalação inadequada: uma causa de falha de rolamento totalmente evitável

Erros de montagem são responsáveis por uma proporção significativa de falhas prematuras de rolamentos – as estimativas colocam isso entre 16% e 21% de todos os casos. O que torna isso particularmente frustrante é que os danos na instalação ocorrem antes que o rolamento dê uma única volta em serviço. Um rolamento instalado corretamente com o lubrificante correto, funcionando em um sistema bem alinhado, atingirá ou excederá sua vida útil nominal L10. Um rolamento que foi martelado em um eixo não o fará.

Força aplicada através do anel errado

Um dos erros de instalação mais comuns é aplicar força de ajuste por pressão através do anel de rolamento errado. Ao pressionar um rolamento rígido de esferas em um eixo, a força deve ser aplicada apenas ao anel interno - o anel sendo encaixado por pressão. A força motriz através das esferas e do anel externo causa brinelamento: indentações permanentes nas pistas em cada posição da esfera. O rolamento pode parecer intacto externamente, mas as superfícies das pistas já estão marcadas e gerará ruído e falhará prematuramente desde a primeira rotação.

Ajustes incorretos do eixo e do alojamento

Os rolamentos são projetados para serem montados com ajustes de interferência específicos em eixos e em mancais. Um eixo subdimensionado permite que o anel interno do rolamento se desloque ou gire – o anel gira em relação ao eixo, gerando intenso calor de fricção e eventualmente soldando ou emperrando. Um furo da caixa muito apertado pode distorcer o anel externo, reduzindo a folga interna e fazendo com que o rolamento fique quente e pré-carregado mesmo em temperatura ambiente.

Desalinhamento durante a montagem

O desalinhamento angular entre a linha central do eixo e o furo do rolamento — mesmo alguns décimos de grau além da tolerância de desalinhamento projetada do rolamento — cria uma distribuição desigual de carga entre os elementos rolantes. Os rolamentos de rolos cilíndricos e cônicos são particularmente sensíveis ao desalinhamento. A operação de um rolamento de rolos cilíndricos com apenas 0,05° de desalinhamento além de sua tolerância pode reduzir sua vida útil calculada em 50% ou mais.

Fadiga de contato de rolamento: o fim natural da vida útil do rolamento

A fadiga de contato de rolamento é o único modo de falha do rolamento que não é causado por um erro de manutenção ou de projeto — é o mecanismo de fim de vida esperado para um rolamento que foi corretamente instalado, devidamente lubrificado e operado dentro de seus parâmetros nominais de carga e velocidade. A medida padrão da vida útil do rolamento – a vida L10 – é definida como o número de revoluções (ou horas de operação em uma determinada velocidade) que 90% de um grupo de rolamentos idênticos completarão antes de desenvolver fragmentação por fadiga.

Os danos por fadiga começam como fissuras subterrâneas iniciadas por tensões de cisalhamento cíclicas abaixo da zona de contato. Ao longo de milhões de ciclos de tensão, essas fissuras se propagam em direção à superfície e eventualmente causam a ruptura do material – um processo chamado lascamento. As pistas lascadas têm uma aparência áspera e escamosa característica com bordas claramente definidas. Um rolamento com manutenção adequada que atinge a fadiga por fragmentação é, na verdade, um sucesso de manutenção — significa que o rolamento atingiu sua vida útil projetada em vez de falhar prematuramente devido a causas evitáveis.

Na prática, a proporção de rolamentos que atingem a verdadeira vida útil à fadiga é relativamente pequena. A maioria é substituída devido a ruído, vibração, aumento de temperatura ou intervalos de manutenção planejados antes do início da fragmentação. Quando a falha por fadiga ocorre prematuramente – antes da vida útil L10 calculada – é frequentemente um sinal de sobrecarga, defeitos de material ou o efeito cumulativo de condições marginais de lubrificação ao longo do tempo.

Erosão elétrica em rolamentos: um problema crescente em equipamentos modernos

A erosão elétrica - também chamada de dano por eletroerosão ou usinagem por descarga elétrica (EDM) - cresceu significativamente como causa de falha com a ampla adoção de acionamentos de frequência variável (VFDs) em motores elétricos. Os VFDs introduzem pulsos de tensão de alta frequência que podem induzir correntes no eixo. Quando essas correntes são descarregadas através do rolamento, elas criam crateras de arco microscópicas nas pistas e nas superfícies dos elementos rolantes.

O padrão de dano é distinto: as pistas desenvolvem uma aparência fosca ou estriada, com ondulações regulares correndo circunferencialmente ao redor do anel. Este padrão de estrias é um indicador diagnóstico confiável de erosão elétrica. Em motores acionados por VFDs sem aterramento adequado do eixo ou rolamentos isolados, a erosão elétrica pode destruir um rolamento em apenas 3 a 6 meses , mesmo que a lubrificação e a instalação sejam perfeitas.

As soluções incluem anéis de aterramento de eixo, caixas de rolamentos isoladas ou anéis internos, ou rolamentos híbridos de cerâmica com elementos rolantes de nitreto de silício que não são eletricamente condutivos. A seleção da contramedida apropriada depende do tamanho do motor, da configuração do VFD e dos arranjos de aterramento do sistema.

Como identificar uma causa de falha de rolamento após o fato

Rolamentos defeituosos apresentam evidências de diagnóstico em suas superfícies se forem examinados cuidadosamente antes de serem descartados. A análise de falhas de rolamentos – às vezes chamada de fractografia ao examinar superfícies de fraturas metálicas – é um processo estruturado de correspondência de padrões de danos observados com modos de falha conhecidos. A maioria dos fabricantes de rolamentos oferece guias de análise de falhas e serviços de laboratório para essa finalidade.

• Desgaste polido e suave em corpos rolantes e pistas com manchas: falta de lubrificante ou viscosidade errada
• Recuos uniformemente espaçados no espaçamento entre esferas ou rolos: Brinelamento devido a instalação inadequada ou carga de choque
• Superfície áspera e esburacada com partículas incrustadas: contaminação abrasiva
• Descoloração marrom-avermelhada e corrosão por corrosão: entrada de água ou contaminação corrosiva
• Caneluras circunferenciais na pista: erosão elétrica das correntes do eixo
• Lascamento com superfície rugosa e escamosa e bordas claras: fadiga por contato de rolamento (pode ser de fim de vida normal ou induzida por sobrecarga)
• Padrão de carga unilateral em pistas: desalinhamento ou carga axial em um rolamento somente radial

Reter os rolamentos defeituosos em sacos plásticos selados imediatamente após a remoção — antes da limpeza — preserva a condição do lubrificante e a evidência de detritos que podem ser perdidos se o rolamento for limpo ou lavado. Tirar fotografias da posição do rolamento instalado, das marcações do eixo e da condição do furo da caixa de mancal antes da remoção adiciona um contexto valioso para análise.

Passos práticos para evitar falhas prematuras nos rolamentos

Dado que a maioria das falhas em rolamentos é evitável, uma abordagem de prevenção estruturada visa os modos de falha mais comuns em sequência da sua probabilidade estatística.

Estabeleça um programa de gerenciamento de lubrificação

Selecione lubrificantes com base no tipo de rolamento, fator de velocidade (n × dm), faixa de temperatura operacional e exposição ambiental — e não com base no que já está no depósito. Documente o tipo correto de lubrificante, a quantidade e o intervalo de relubrificação para cada ponto de lubrificação na planta. Use pistolas de graxa calibradas em vez de distribuir pelo tato; uma pistola de cartucho de graxa padrão fornece aproximadamente 1,3 gramas por golpe, o que é uma base útil para calcular volumes. Implemente intervalos de relubrificação baseados em condições, sempre que possível, usando monitoramento ultrassônico ou amostragem de graxa para detectar a degradação antes que ocorra uma falha.

Melhore as práticas de instalação

Elimine a instalação de rolamentos com martelo nos eixos. Use ferramentas de montagem apropriadas: aquecedores por indução para anéis internos com ajuste interferente (o aquecimento entre 80°C e 100°C normalmente é suficiente e não afeta a metalurgia do aço do rolamento), prensas hidráulicas com adaptadores que aplicam força apenas no anel que está sendo instalado e ferramentas de montagem mecânica para rolamentos de tamanho médio. Verifique as dimensões do eixo e do alojamento com um micrômetro calibrado antes da instalação – uma etapa de medição de 10 minutos evita meses de investigação prematura de falhas.

Controlar a contaminação na fonte

Armazene os rolamentos de reposição em sua embalagem original, em uma área limpa e seca, longe de temperaturas extremas. Nunca abra os pacotes de rolamentos até o momento da instalação. Mantenha os recipientes de lubrificante selados e filtrados durante a distribuição. Inspecione e substitua as vedações do alojamento rotineiramente – uma vedação de lábio desgastada cuja substituição custa US$ 2 pode permitir contaminação que destrói um rolamento de US$ 500 em poucos meses. Em ambientes com alta exposição a partículas, considere atualizar de vedações de lábio único para vedações de lábio duplo ou mudar para unidades de rolamento com vedações de labirinto para exclusão superior.

Implementar monitoramento de condições

A análise de vibração, o monitoramento de temperatura, a análise de óleo e o monitoramento de emissões ultrassônicas fornecem janelas diferentes sobre as condições do rolamento. Um programa de vibração bem implementado, usando análise de envelope ou técnicas de ressonância de alta frequência, pode detectar defeitos em rolamentos 4 a 8 semanas antes que a falha se torne crítica, permitindo a substituição planejada durante uma janela de manutenção programada, em vez de uma parada de emergência. O aumento da temperatura acima dos níveis normais de operação é um sinal de alerta em estágio avançado – quando um rolamento estiver funcionando de 10°C a 15°C acima de sua linha de base histórica, danos significativos já poderão estar presentes.

Verifique o alinhamento após a instalação

O alinhamento do eixo deve ser verificado com uma ferramenta de alinhamento a laser após cada substituição de rolamento no equipamento acoplado. Os métodos de relógio comparador são aceitáveis ​​para máquinas menores. Almeje tolerâncias de alinhamento que sejam mais restritas do que a capacidade nominal de desalinhamento do acoplamento — o acoplamento acomoda desalinhamento residual sob crescimento térmico operacional, e não desalinhamento rotineiro devido a instalação imprecisa. Um conjunto bomba-motor alinhado com um deslocamento paralelo de 0,05 mm e uma angularidade de 0,05 mm/100 mm durará consistentemente mais que um alinhado com uma precisão de 0,2 mm.

Erros de seleção de rolamentos que reduzem a vida útil antes mesmo de o rolamento ser instalado

Às vezes, a falha do rolamento não é um problema de manutenção – é um problema de projeto ou seleção. Especificar o tipo errado de rolamento para as condições de carga ou subdimensionar o rolamento para as cargas aplicadas cria condições de falha que nenhuma boa prática de manutenção pode superar.

• Rolamentos rígidos de esferas são otimizados para cargas radiais com componentes axiais moderados. Usá-los em aplicações com altas cargas axiais leva à sobrecarga da esfera e à fadiga rápida.
• Rolamentos de rolos cilíndricos suporta cargas radiais pesadas com eficiência, mas não pode acomodar cargas axiais significativas sem um anel flangeado projetado para essa finalidade.
• Rolamentos de esferas de contato angular são projetados para cargas radiais e axiais combinadas e devem ser montados em pares ou conjuntos combinados para funcionar corretamente – um único rolamento de contato angular em um eixo que receba carga axial em ambas as direções falhará.
• Rolamentos de rolos cônicos exigem pré-carga axial correta para funcionar corretamente – se for insuficiente, os rolos derrapam; demais e o rolamento esquenta e fadiga precocemente.

O processo de seleção do rolamento deve incluir o cálculo da carga dinâmica equivalente, a verificação do fator de velocidade em relação à classificação de velocidade do rolamento e a confirmação de que a vida útil do L10 atende ao intervalo de serviço exigido pela aplicação com margem de segurança adequada — normalmente um fator de 3 a 5 para equipamentos críticos.

O custo real da falha de rolamentos em operações industriais

O custo de substituição de um rolamento quase nunca é o custo real de uma falha de rolamento. Em uma planta de processo contínuo – uma fábrica de papel, uma fábrica de produtos químicos, uma linha de produção de alimentos – uma falha não planejada em um rolamento que cause até mesmo uma hora de inatividade pode facilmente custar de US$ 10.000 a US$ 100.000 ou mais em perda de produção, dependendo do valor do rendimento do equipamento. Danos secundários a componentes adjacentes — vedações, eixos, caixas, acoplamentos — frequentemente acrescentam custos que superam o próprio rolamento.

Estudos realizados por órgãos de engenharia de manutenção mostram consistentemente que a manutenção reativa custa de 3 a 9 vezes mais por evento de reparo do que a manutenção planejada baseada em condições. Um rolamento de US$ 200 que falha inesperadamente e interrompe uma linha de produção por 4 horas acarreta um custo total de evento que nenhuma otimização de preço do rolamento pode compensar. Este caso econômico é a base dos movimentos de manutenção centrada na confiabilidade (RCM) e manutenção preditiva (PdM) — o objetivo não é comprar rolamentos mais baratos, mas garantir que cada rolamento atinja sua vida útil projetada.

Para os gestores de manutenção que pretendem desenvolver programas de lubrificação melhorados, controlo de contaminação ou equipamentos de monitorização de vibrações, o cálculo do retorno do investimento é normalmente simples: uma falha crítica evitada muitas vezes compensa muitas vezes os custos do equipamento de monitorização e da implementação do programa.

Resumo: A resolução de falhas em rolamentos começa com a lubrificação e depois com todo o resto

A causa número um de falha de rolamento – problemas de lubrificação – também é a mais controlável. A seleção correta do lubrificante, a quantidade adequada, os intervalos de relubrificação apropriados e a prevenção de contaminação eliminam a maior categoria de falhas evitáveis ​​em rolamentos. Após a lubrificação, a atenção às práticas de instalação, exclusão de contaminação, verificação de alinhamento e monitoramento de condições aborda os principais modos de falha restantes em ordem decrescente de impacto estatístico.

Os rolamentos não são consumíveis que simplesmente se desgastam — eles são componentes de precisão que, dadas as condições operacionais corretas, alcançarão com segurança sua vida útil nominal. Quando eles falham precocemente e repetidamente, a causa é quase sempre rastreável a uma manutenção ou lacuna de projeto específica, identificável e corrigível. O processo de análise de falhas — examinar sistematicamente cada rolamento com falha antes de ser descartado — é a ferramenta mais subutilizada no kit de ferramentas de manutenção industrial e aquela que, ao longo do tempo, fecha de forma mais confiável o ciclo entre a ocorrência da falha e a eliminação da causa raiz.
