Que ruído faz um rolamento de desengate da embreagem desgastado?

Qual é o som real de um rolamento de liberação da embreagem desgastado?

Um desgastado rolamento de liberação da embreagem - também chamado de rolamento descartável - mais comumente produz um guinchos agudos, chilreios ou ruídos de trituração que aparecem especificamente quando você pressiona o pedal da embreagem e desaparece quando você o libera. Essa relação liga-desliga com o movimento do pedal é a pista de diagnóstico mais clara que separa um rolamento de liberação ruim de outros ruídos do sistema de transmissão. Em alguns casos, o som muda para um rangido metálico áspero quando o rolamento progrediu além do guincho para o contato físico entre os componentes metálicos. Se você ouvir um rosnado ou estrondo consistente que muda de caráter no momento em que seu pé toca o pedal da embreagem, uma falha no rolamento de liberação da embreagem é a causa mais provável.

Compreender exatamente o que você está ouvindo – e quando – evita que você diagnostique erroneamente o problema como um rolamento piloto desgastado, um rolamento do eixo de entrada com defeito ou até mesmo um ruído de transmissão. Cada um deles produz ruído em momentos e condições diferentes. A assinatura de ruído do rolamento de liberação está diretamente ligada à atuação do pedal, o que o torna um dos componentes mais fáceis de identificar de ouvido.

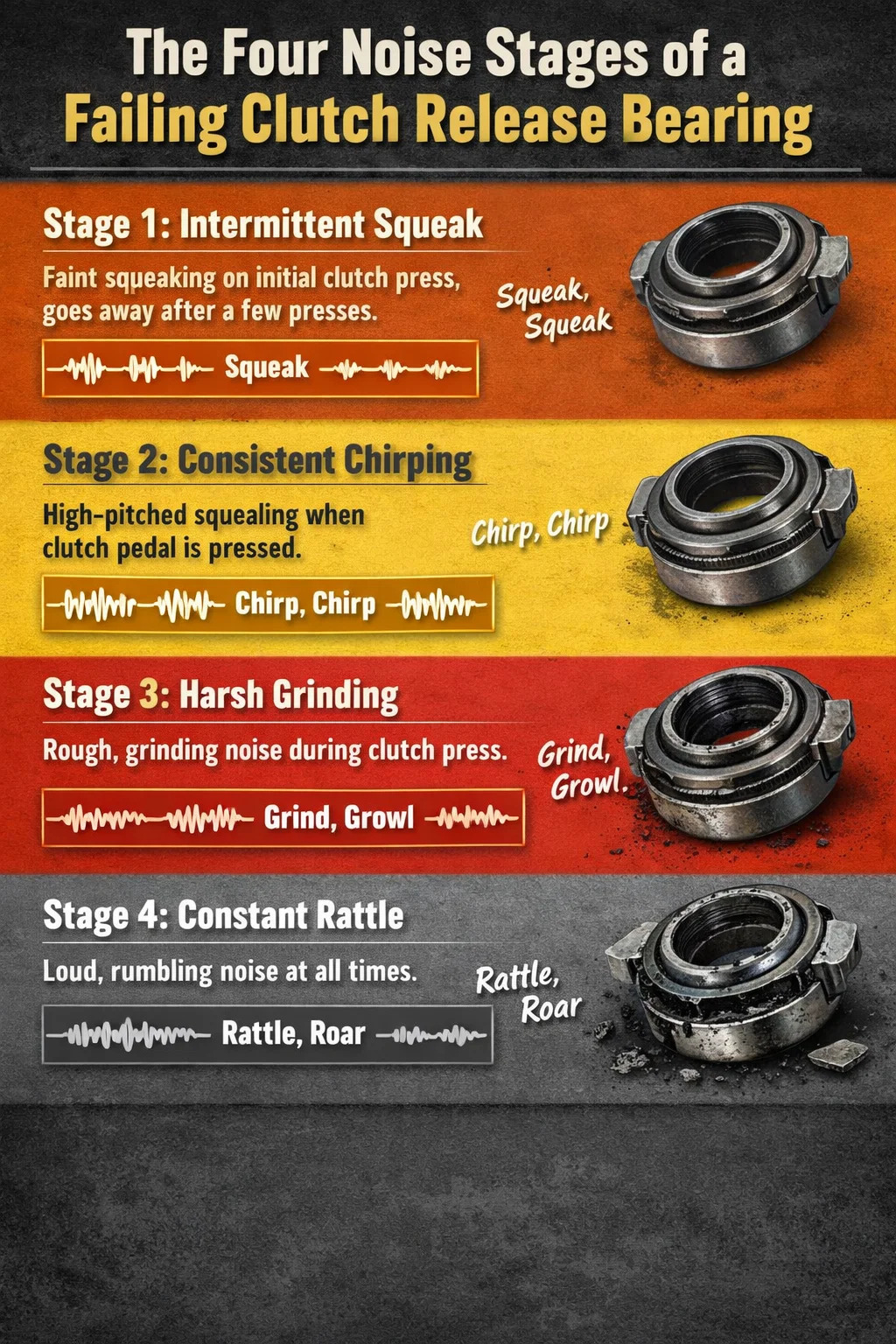

Os quatro estágios distintos de ruído de um rolamento de liberação da embreagem com falha

O desgaste dos rolamentos raramente se manifesta de uma só vez. A deterioração segue um arco bastante previsível, de sutil a catastrófico, e cada estágio produz uma assinatura acústica diferente. Saber em que estágio você se encontra ajuda a avaliar a urgência.

Estágio 1 – Rangido Intermitente

No estágio inicial, a lubrificação dentro do rolamento começa a quebrar ou secar. Você pode notar um leve rangido apenas na primeira pressão da embreagem depois que o carro ficou parado durante a noite, e ele desaparece depois de algumas pressões quando o rolamento aquece. Muitos motoristas descartam isso como condensação matinal ou transmissão fria. É fácil ignorar, mas este é o momento mais barato e menos perturbador para resolver o problema – a substituição do rolamento neste momento normalmente envolve menos danos colaterais.

Estágio 2 – Chiado ou guincho consistente na depressão do pedal

Este é o estágio mais comumente relatado. O ruído agora é repetível: pressione o pedal da embreagem, ouça o guincho; solte o pedal, o barulho para . O som é de alta frequência, às vezes descrito como o chilrear de um pássaro ou o guincho de um freio de bicicleta. Internamente, os elementos de esferas ou rolos do rolamento estão secando e a gaiola ou pistas estão começando a apresentar desgaste. Neste ponto, o rolamento está funcional, mas degradado. A maioria dos mecânicos considera este estágio o limite prático para programar a substituição, uma vez que a progressão para o estágio 3 pode acontecer rapidamente assim que o ruído consistente começar.

Estágio 3 – Trituração ou rosnado áspero

O guincho agudo muda para um som de rangido ou rosnado mais baixo e mais áspero. Isso indica que os elementos rolantes dentro do rolamento começaram a fraturar ou que as pistas do rolamento estão visivelmente marcadas. Está ocorrendo contato metal-metal. Nesta fase, existe um risco real de o rolamento emperrar enquanto o pedal da embreagem é pressionado , o que pode travar o garfo da embreagem na posição desengatada e deixá-lo preso. A vibração transmitida através do próprio pedal da embreagem geralmente aparece neste estágio – uma pulsação ou rugosidade que você sente sob os pés.

Estágio 4 — Ruído Contínuo Independentemente da Posição do Pedal

Depois que o rolamento entra em colapso a ponto de ficar em contato quase constante com os componentes circundantes, o ruído torna-se presente independentemente de o pedal ser pressionado ou não. Neste estágio, o rolamento pode ter quebrado o suficiente para danificar a placa de pressão, o disco da embreagem ou até mesmo o volante. Os custos de reparo aumentam acentuadamente aqui. Um trabalho que pode ter custado de US$ 300 a US$ 500 em peças e mão de obra no estágio 1 ou 2 pode exceder US$ 1.200 a US$ 1.800, uma vez que o recapeamento ou substituição da placa de pressão e do volante do motor seja levado em consideração.

Como confirmar se o ruído vem do rolamento de liberação da embreagem

Como uma transmissão manual contém vários rolamentos que podem produzir sons semelhantes – o rolamento do eixo piloto, o rolamento ou bucha piloto e os rolamentos do contraeixo – vale a pena fazer algumas verificações simples antes de concluir que você tem um rolamento de desengate defeituoso.

O teste de pressionar o pedal

Estacione o veículo com o motor ligado e a transmissão em ponto morto. Pressione lentamente o pedal da embreagem. Se um guincho ou rangido começar no momento em que você começar a pressionar e parar quando você soltar totalmente o pedal, o rolamento de liberação da embreagem é o principal suspeito. O ruído deve acompanhar consistentemente o movimento do pedal – mais alto à medida que você pressiona mais, potencialmente diferente em tom em diferentes profundidades do pedal, dependendo de como o rolamento entra em contato com os dedos da placa de pressão.

Distinguindo de um rolamento do eixo piloto

Um desgastado input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Distinguindo de um rolamento ou bucha piloto

O rolamento piloto (ou bucha em muitos veículos) fica no centro do volante e suporta a ponta do eixo de entrada da transmissão. Um rolamento piloto desgastado normalmente produz ruído durante a fase de deslizamento da embreagem – quando você está saindo de uma parada e a embreagem está parcialmente engatada. Também pode produzir um guincho ou gemido quando a transmissão está em ponto morto com o motor funcionando, o que é diferente da pura assinatura do pedal de pressão do rolamento de desengate.

Sinta a vibração

Coloque a mão levemente na alavanca de câmbio enquanto pressiona lentamente o pedal da embreagem. Um rolamento de desengate com falha geralmente transmite uma vibração ou rugosidade sutil através do sistema de transmissão que pode ser sentida no câmbio ou em alguns veículos no piso próximo ao túnel de transmissão. Este feedback tátil, combinado com o guincho audível ao pressionar o pedal, aponta firmemente em direção ao rolamento de desengate.

Por que os rolamentos de liberação da embreagem se desgastam

Compreender a causa raiz é importante porque alguns modos de falha são evitáveis e solucioná-los prolonga a vida útil do próximo rolamento.

Apoiando o pé no pedal da embreagem

Esta é a causa mais comum de falha prematura do rolamento de desengate. Mesmo uma pressão de repouso muito leve de 5 a 10 libras no pedal da embreagem mantém o rolamento de desengate girando contra os dedos da mola do diafragma da placa de pressão . Em operação normal, o rolamento é carregado apenas durante a fração de segundo necessária para mudar de marcha. Um motorista que apoia o pé no pedal da embreagem no trânsito pode adicionar milhares de rotações carregadas adicionais por hora, acelerando drasticamente o desgaste. A quilometragem vitalícia de um rolamento acionado dessa maneira pode cair de 160.000 milhas para menos de 30.000 milhas.

Andando na embreagem nas colinas

Manter um veículo parado em um declive, equilibrando o engate da embreagem em vez de usar o freio de mão, mantém o rolamento de desengate sob carga contínua e o disco da embreagem em uma condição de deslizamento sustentado. Além de desgastar o rolamento, isso também enverniza o disco da embreagem e marca a face do volante. Cinco minutos de subida com esta técnica podem causar o mesmo desgaste que dezenas de quilômetros normais de condução.

Contaminação e entrada de umidade

Os rolamentos vedados modernos são pré-lubrificados e projetados para operar sem manutenção, mas as vedações se degradam com o tempo, especialmente em veículos que operam em ambientes úmidos, lamacentos ou empoeirados. Quando a umidade ou a areia entram no rolamento, o lubrificante fica comprometido e o desgaste abrasivo começa. Veículos usados ​​fora de estrada ou em regiões com forte aplicação de sal nas estradas geralmente apresentam desgaste nos rolamentos de desengate em quilometragem significativamente menor do que aqueles dirigidos em condições limpas e secas.

Desalinhamento e instalação inadequada

Um rolamento de desengate que não esteja perfeitamente centrado no retentor do rolamento do eixo piloto ou um garfo da embreagem que esteja torto ou desgastado em seu ponto de articulação, carregará o rolamento de maneira desigual. Isso cria uma condição de carga lateral que o rolamento não foi projetado para suportar, produzindo desgaste rápido em um lado da pista do rolamento. A assinatura do ruído, neste caso, costuma ser mais um tique-taque rítmico ou um estalido ao pressionar o pedal, em vez de um guincho suave, refletindo a carga irregular.

Vida útil prolongada sem substituição

Mesmo com uma técnica de condução perfeita, um rolamento de desengate é um item de desgaste. A maioria dos fabricantes lista a vida útil do conjunto da embreagem na faixa de 80.000 a 150.000 milhas dependendo do peso do veículo, tipo de transmissão e padrão de uso . Caminhões pesados ​​e veículos usados ​​para reboque atingem o limite inferior dessa faixa mais rapidamente. Muitos técnicos recomendam a substituição do rolamento de desengate sempre que o disco de embreagem for substituído, uma vez que a mão de obra para acessar o rolamento é responsável pela maior parte do custo total do trabalho.

Comparação de ruído: rolamento de liberação da embreagem versus outros ruídos comuns da embreagem

Nem todo ruído vindo da área da embreagem significa que o rolamento de desengate está falhando. A tabela abaixo compara as fontes de ruído mais comuns e suas características para ajudar a restringir o diagnóstico.

Outros sintomas que acompanham um rolamento de liberação da embreagem desgastado

O ruído é o principal indicador, mas um rolamento descartável com defeito geralmente se apresenta junto com outros sintomas que, em conjunto, constituem um caso mais forte para o diagnóstico.

• Vibração do pedal da embreagem: Pulsação ou rugosidade sob o pé ao pressionar a embreagem, causada pela superfície irregular do rolamento que transmite vibrações através do garfo da embreagem e da articulação hidráulica ou do cabo.
• Maior esforço do pedal: À medida que o rolamento se desgasta e seu arrasto interno aumenta, ele cria uma resistência adicional que o motorista deve superar ao pressionar o pedal. A mudança é gradual e fácil de perder até ser comparada com uma embreagem recém-reparada.
• Dificuldade para engatar ou desengatar as marchas: Em estágios avançados, um rolamento que começou a emperrar ou fez com que o garfo da embreagem emperrasse pode resultar no desengate incompleto da embreagem, tornando as mudanças de marcha difíceis ou difíceis.
• Embreagem escorregando: Embora o deslizamento seja mais frequentemente um sintoma de disco de embreagem desgastado, um rolamento emperrado ou colapsado pode impedir que a placa de pressão prenda totalmente o disco de embreagem, resultando em deslizamento sob carga.
• Material de rolamento visível ou partículas metálicas: Em veículos com tampa de inspeção ou na bancada durante a substituição da embreagem, os técnicos às vezes observam detritos metálicos brilhantes na carcaça, consistentes com quebra do material do rolamento.

Quanto tempo você consegue dirigir com um rolamento de liberação de embreagem barulhento?

Isso depende inteiramente do estágio em que o rolamento atingiu. No estágio 1 (guincho de frio intermitente) ou no estágio inicial 2 (guincho consistente ao pressionar o pedal, mas sem outros sintomas), muitos motoristas continuam a operar seu veículo com segurança por semanas ou até alguns meses enquanto organizam os reparos. O risco é administrável desde que o rolamento permaneça funcional e o ruído não progrida.

Uma vez iniciada a trituração (fase 3), a condução contínua acarreta um risco significativo de avaria. Um rolamento que emperra enquanto o pedal da embreagem está pressionado pode potencialmente travar o mecanismo da embreagem na posição desengatada, impedindo você de engatar uma marcha. Na pior das hipóteses, um rolamento colapsado espalha detritos dentro do alojamento que marca o volante e a face da placa de pressão, acrescentando várias centenas de dólares ao que de outra forma seria uma substituição simples do rolamento e do disco de embreagem.

Uma orientação prática usada por muitos mecânicos experientes: se o ruído estiver presente toda vez que você pisar na embreagem e for consistente por mais de duas semanas, marque o reparo imediatamente. Se o ruído mudou de um guincho para um rangido pelo menos uma vez, trate-o como urgente.

O que envolve o processo de substituição

A substituição do rolamento de liberação da embreagem requer a remoção da transmissão para acessar o conjunto da embreagem. Esta é a razão pela qual o trabalho acarreta o custo de mão de obra - o rolamento em si é um componente barato, normalmente com preço entre US$ 20 e US$ 80 para a maioria dos veículos de passageiros, mas a remoção da transmissão em um veículo com motor dianteiro e tração traseira normalmente leva de 3 a 5 horas de trabalho. A remoção da transmissão de tração dianteira pode variar de 4 a 8 horas, dependendo do layout e da acessibilidade do veículo.

Como todo esse trabalho é necessário para acessar o rolamento, é uma prática padrão – e financeiramente sensata – substituir todo o kit de embreagem ao mesmo tempo. Um kit de embreagem inclui disco, placa de pressão e rolamento de desengate e, às vezes, um novo rolamento piloto ou bucha. O custo incremental das peças para um kit completo em comparação com apenas o rolamento costuma ser de US$ 100 a US$ 300, uma fração da mão de obra adicional que seria necessária para uma segunda desmontagem se o disco de embreagem falhasse um ano depois.

A condição do volante também deve ser inspecionada neste momento. Um volante mostrando rachaduras causadas pelo calor, pontos duros (manchas circulares azuis brilhantes) ou ranhuras mais profundas do que aproximadamente 0,030 polegadas devem ser recapeados ou substituídos , pois um volante desgastado ou riscado acelera o desgaste do novo disco de embreagem e pode causar vibração ou trepidação da embreagem, mesmo imediatamente após o serviço.

Faixas de custo típicas por categoria de veículo

• Carros econômicos e compactos (por exemplo, Honda Civic, VW Golf, Toyota Corolla): $ 450– $ 900 por um kit de embreagem completo, incluindo mão de obra em uma loja independente.
• Carros esportivos e de desempenho (por exemplo, Subaru WRX, Ford Mustang, Chevrolet Camaro): $ 700– $ 1.400 dependendo da especificação das peças e tipo de transmissão.
• Caminhões leves e SUVs (por exemplo, Toyota Tacoma, Ford Ranger): US$ 600–US$ 1.200, com veículos com tração nas quatro rodas exigindo desconexão adicional da caixa de transferência em alguns casos.
• Veículos europeus com arranjos de transmissão complexos (por exemplo, BMW série M, Porsche 911 com manual): US$ 1.200–US$ 2.500 devido a custos mais elevados de peças e prazos de mão de obra estendidos.

Prevenção de falhas no rolamento de liberação antecipada da embreagem

Bons hábitos de direção são a forma mais eficaz de manutenção de um rolamento descartável. O rolamento foi projetado para lidar com a carga breve e cíclica que acompanha as mudanças normais de marcha. Os problemas surgem quando esse carregamento se torna contínuo ou excessivo.

1. Mantenha o pé esquerdo fora do pedal da embreagem entre as mudanças de marcha. Apoie-o no pedal morto (apoio para os pés) à esquerda do pedal da embreagem. Mesmo alguns quilos de pressão de repouso multiplicados por milhares de quilômetros somam horas de rolamento significativas sob carga.
2. Use o freio de mão em subidas e não a embreagem. Ao esperar em um semáforo em uma ladeira, engate o freio de mão em vez de manter a posição com a embreagem escorregando.
3. Conclua as mudanças de marcha de forma decisiva. O engate lento e hesitante da embreagem mantém o rolamento carregado por mais tempo em cada ciclo de mudança. O movimento suave e razoavelmente rápido do pedal prolonga a vida útil do rolamento.
4. Inspecione o garfo da embreagem e gire-o durante qualquer serviço de embreagem. Um desgastado pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Resolva quaisquer vazamentos hidráulicos da embreagem imediatamente. Um cilindro mestre ou escravo de embreagem que vaza fluido pode contaminar o disco de embreagem e, em sistemas de rolamento de liberação hidráulica comuns em veículos modernos, afetar a operação e a longevidade do próprio conjunto de rolamento.

Cilindros Escravos Concêntricos vs. Rolamentos Acionados por Garfo Tradicionais

É importante notar que muitos veículos produzidos a partir do final da década de 1990 usam um cilindro escravo concêntrico (CSC) em vez de um cilindro escravo externo tradicional e um arranjo de garfo de embreagem. Em um sistema CSC, o cilindro escravo hidráulico é montado dentro do alojamento diretamente ao redor do eixo de entrada e o rolamento de desengate é integrado na unidade como um conjunto único.

As características de ruído de um rolamento CSC com defeito são essencialmente idênticas às de um rolamento descartável tradicional – guincho ou rangido ao pressionar o pedal – mas o diagnóstico e o reparo são diferentes. Um CSC não pode ser substituído isoladamente dos seus componentes hidráulicos ; toda a unidade deve ser substituída como um conjunto. Os custos de uma unidade CSC são normalmente de US$ 80 a US$ 250 pela peça em si, mais caros do que um rolamento independente, mas ainda assim razoáveis, dada a natureza combinada do componente. Os sinais de falha do CSC também incluem vazamento de fluido da embreagem na carcaça, o que pode causar contaminação do disco da embreagem, além de ruído no rolamento.

Resumo: principais fatos a serem lembrados

• Um desgastado clutch release bearing primarily produces a guincho, chilreio ou ruído de trituração que está presente quando o pedal da embreagem é pressionado e ausente quando ele é liberado.
• O padrão oposto – ruído quando o pedal está acionado, silencioso quando pressionado – aponta para o rolamento do eixo piloto, não para o rolamento de desengate.
• A falha progride através de quatro estágios: guincho intermitente, guincho consistente, rangido e ruído contínuo, independentemente da posição do pedal.
• A causa mais comum de falha prematura é apoiar o pé no pedal da embreagem, o que mantém o rolamento girando continuamente sob carga.
• Substituir apenas o rolamento enquanto a transmissão está desligada é uma economia pobre – um kit de embreagem completo custa um pouco mais e evita uma segunda desmontagem do disco ou da placa de pressão.
• Assim que aparecer o ruído de trituração, trate o reparo como urgente. A condução contínua corre o risco de causar apreensão, danos no eixo de entrada da transmissão e custos crescentes de reparo.
