Qual é a diferença entre um rolamento de liberação da embreagem e um rolamento descartável?

Se você já se perguntou se um rolamento de liberação da embreagem e um rolamento descartável são peças diferentes, a resposta é simples: eles são exatamente o mesmo componente . "Rolamento descartável" é o termo americano mais antigo e coloquial, enquanto "rolamento de liberação da embreagem" é o nome tecnicamente preciso e reconhecido internacionalmente usado em manuais de engenharia, catálogos de peças e documentação OEM. Os mecânicos na América do Norte costumam usar os dois termos de forma intercambiável e os fornecedores de peças os listam como o mesmo SKU. Não há diferença funcional, estrutural ou posicional entre os dois – apenas uma diferença na convenção de nomenclatura.

Dito isto, entender o que um rolamento de desengate de embreagem realmente faz, como ele falha, que tipos existem e quando substituí-lo é muito mais valioso do que resolver a nomenclatura. Este artigo cobre tudo, desde a operação básica até diagnósticos avançados.

Que Rolamento de liberação da embreagem Na verdade faz

O rolamento de liberação da embreagem – também chamado de rolamento de lançamento – fica na luva do eixo de entrada da transmissão, diretamente na frente do conjunto do prato de pressão da embreagem. Sua função é atuar como interface mecânica entre o garfo da embreagem estacionária (ou cilindro escravo hidráulico) e os dedos giratórios da placa de pressão ou mola do diafragma.

Quando você pressiona o pedal da embreagem, o garfo empurra o rolamento de desengate para frente ao longo do eixo piloto. O rolamento entra em contato com as pontas dos dedos da mola do diafragma na placa de pressão. Como a placa de pressão gira com o volante do motor e o garfo está estacionário, o rolamento deve girar livremente enquanto transmite simultaneamente força axial (para frente). Essa combinação – transferência de carga axial durante a rotação – é o que define um rolamento axial, que é exatamente o que é um rolamento de liberação de embreagem.

A pressão aplicada através do rolamento força a mola do diafragma a flexionar para dentro, o que libera a força de fixação no disco da embreagem. O disco pode então girar livremente entre a placa de pressão e o volante, desconectando a potência do motor do eixo de entrada da transmissão. Solte o pedal e a mola volta, prendendo novamente o disco e engatando novamente a unidade.

Num automóvel de passageiros típico, o pedal da embraiagem é pressionado milhares de vezes por ano. Um motorista que viaja em trânsito pára e arranca pode pressionar o pedal da embreagem mais de 30.000 vezes por ano . O rolamento de desengate deve lidar com essa carga repetitiva em temperaturas extremas, vibrações e pressões variáveis ​​no pedal.

Por que existe o nome "rolamento descartável"

O termo “descarte” vem da ação do componente: quando você pressiona a embreagem, o rolamento é fisicamente jogado para fora – empurrado para frente – em direção à placa de pressão. Essa descrição mecânica fez sentido intuitivamente para os primeiros mecânicos automotivos e tornou-se incorporada ao vocabulário do chão de fábrica americano ao longo do século XX.

Os fabricantes europeus e japoneses, bem como as normas técnicas SAE, há muito que padronizam o "rolamento de desengate da embraiagem" porque descreve a função e não o movimento. Quando o rolamento engata na mola do diafragma, a embreagem é liberada. "Rolamento de liberação da embreagem" é agora o termo dominante em:

• Catálogos de peças OEM da Toyota, Volkswagen, Ford, GM e BMW
• Fornecedores de pós-venda, incluindo SKF, LuK, Sachs e Timken
• Documentação técnica SAE e ISO
• Manuais de serviço de fabricantes produzidos após aproximadamente 1985

Nas conversas cotidianas, o “rolamento descartável” permanece perfeitamente compreendido, especialmente nos Estados Unidos. Nenhum dos termos está errado; eles simplesmente refletem diferentes tradições de nomear a mesma parte.

Tipos de rolamentos de liberação de embreagem

Nem todos os rolamentos de desengate da embreagem são idênticos. Existem vários projetos distintos, cada um adequado para diferentes configurações de transmissão e sistemas de atuação.

Tipo de manga deslizante (mais comum)

Este é o design padrão encontrado na maioria dos veículos com tração traseira com ligação mecânica ou embreagens acionadas por cabo. A unidade de rolamento é montada em uma luva de plástico ou metal que desliza ao longo do tubo guia do eixo de entrada da transmissão. Um garfo de embreagem - normalmente uma alavanca em forma de Y girando em um pino esférico dentro da caixa do sino - empurra a luva e o rolamento para frente quando o pedal é pressionado. A maioria dos caminhões e carros esportivos domésticos da década de 1960 até hoje ainda usa esse arranjo.

Tipo de cilindro escravo concêntrico (CSC)

Os veículos modernos com tração dianteira e muitos carros de alto desempenho usam um cilindro escravo concêntrico, que integra o atuador hidráulico e o rolamento de liberação em uma única unidade montada diretamente na carcaça da transmissão, circundando o eixo de entrada. Quando a pressão hidráulica é aplicada através do pedal da embreagem, o pistão dentro do CSC empurra o rolamento para frente contra a mola do diafragma. Este design elimina o garfo externo, reduz o número de peças móveis e melhora a sensação do pedal. Veículos incluindo o Honda Civic, Volkswagen Golf (MkV em diante) e Ford Focus usam rolamentos de liberação do tipo CSC. A desvantagem: quando o rolamento ou a vedação hidráulica falha, todo o conjunto do CSC normalmente deve ser substituído – e é necessária a remoção da transmissão para ter acesso.

Tipo de contato contínuo (autocentralização)

Alguns fabricantes projetam rolamentos de desengate para permanecerem em constante contato leve com os dedos da mola do diafragma o tempo todo, mesmo quando a embreagem está totalmente engatada. Isso elimina a pequena lacuna de deslocamento que existe nas configurações convencionais e faz com que a resposta do pedal pareça mais imediata. Isso também significa que o rolamento gira continuamente na velocidade do motor, o que requer materiais de rolamento de maior qualidade e melhor vedação. A LuK e a Sachs oferecem rolamentos de contato contínuo como acessórios OEM em vários veículos europeus.

Tipo de rolamento de esferas de contato angular

Aplicações em veículos pesados e comerciais — semi-caminhões, grandes picapes a diesel, equipamentos agrícolas — usam rolamentos de esferas de contato angular ou rolamentos de rolos cônicos dentro da caixa do rolamento de desengate. Eles fornecem capacidade de carga axial substancialmente maior do que os rolamentos rígidos de esferas de uma carreira usados ​​em automóveis de passageiros. Uma embreagem de caminhão Classe 8 pode exigir mais de 600 libras de força no pedal para desengatar sem assistência hidráulica, e o rolamento de desengate deve lidar com isso repetidamente.

Como reconhecer um rolamento de liberação da embreagem com falha

Um rolamento de desengate da embreagem desgastado ou com defeito produz sintomas característicos que geralmente são fáceis de identificar quando você sabe o que ouvir e sentir.

Ruído quando o pedal está pressionado

Este é o indicador mais confiável de falha no rolamento de desengate. Um som de rangido, chilreio, guincho ou chocalho que aparece especificamente quando você pressiona o pedal da embreagem – e desaparece quando você o solta – aponta diretamente para o rolamento de desengate. O ruído normalmente ocorre porque as pistas internas do rolamento estão desgastadas, a graxa secou ou o retentor do rolamento quebrou. Em um sistema convencional acionado por garfo, o rolamento só é carregado quando o pedal está pressionado, de modo que o som está fortemente correlacionado com a posição do pedal.

Com projetos de contato contínuo, o rolamento gira o tempo todo, de modo que o ruído pode estar presente constantemente e tornar-se mais alto ou mudar de tom à medida que a força do pedal aumenta.

Dificuldade em engatar ou desengatar a embreagem

Se o rolamento estiver preso ou colapsado parcialmente, ele poderá não se deslocar suavemente ao longo da luva do eixo piloto, fazendo com que a embreagem pareça rígida, irregular ou imprecisa. Em casos extremos, o rolamento pode emperrar e impedir o desengate total, dificultando ou impossibilitando as mudanças de marcha. Um rolamento completamente emperrado também pode danificar os dedos da mola do diafragma devido ao contato irregular, o que aumenta significativamente o custo do reparo.

Vibração ou pulsação do pedal da embreagem

Quando os componentes internos do rolamento apresentam desgaste irregular, o pedal pode transmitir uma vibração ou sensação de pulsação de volta através da articulação do garfo. Isso é diferente do feedback normal do “ponto de engajamento” que a maioria dos motoristas sente. Vale a pena investigar imediatamente uma vibração pulsante que ocorre durante toda a pedalada - não apenas no ponto de engate.

Inspeção visual durante o serviço de embreagem

Sempre que a transmissão for removida para substituição da embreagem, o rolamento de desengate deverá ser inspecionado. Verifique:

• Rotação áspera ou resistente quando girada manualmente
• Marcação visível, rachadura ou descoloração na face de contato
• Almofadas de contato gastas, lascadas ou ausentes nos dedos do garfo (quando aplicável)
• Oscilação ou folga no conjunto do rolamento quando pressionado axialmente
• Contaminação de óleo – isso sugere um vazamento na vedação do eixo de entrada que também deve ser resolvido

Dado que o acesso requer a remoção da transmissão, praticamente todo técnico profissional substitui o rolamento de desengate sempre que o disco da embreagem e a placa de pressão são substituídos , independentemente de o rolamento apresentar sintomas. O custo de mão de obra do trabalho excede em muito o custo do rolamento em si – normalmente de US$ 15 a US$ 60 para a maioria das aplicações em automóveis de passageiros – e a instalação de um novo rolamento elimina a possibilidade de ter que puxar a transmissão novamente 20.000 milhas depois para um rolamento que estava no limite no momento do serviço de embreagem.

Rolamento de liberação da embreagem versus outros componentes da embreagem: o que fica confuso

Como o rolamento de desengate faz parte de um sistema de embreagem maior, seus sintomas podem se sobrepor a — ou ser mascarados por — falhas em componentes adjacentes. Compreender o que cada parte faz ajuda a isolar a falha real.

Rolamento de liberação vs. Rolamento piloto / Bucha piloto

O rolamento piloto ou bucha piloto é um pequeno rolamento pressionado no centro do virabrequim ou volante. Ele suporta a ponta dianteira do eixo de entrada da transmissão, mantendo-o centralizado e evitando flexão sob carga. Ao contrário do rolamento de desengate, o rolamento piloto só está sob tensão quando a embreagem está desligado — quando o eixo piloto gira a uma velocidade diferente da do virabrequim. Um rolamento piloto com defeito produz ruído durante as mudanças de marcha ou quando a embreagem é mantida pressionada em uma parada (como esperar em um semáforo com a transmissão em primeira marcha). Se a remoção da pressão do rolamento fizer com que o ruído pare, é mais provável que o problema esteja no rolamento piloto do que no rolamento de desengate.

Rolamento de liberação vs. placa de pressão

A placa de pressão fornece força de fixação para segurar o disco da embreagem contra o volante. Uma placa de pressão desgastada geralmente causa deslizamento da embreagem – onde a rotação do motor aumenta sem um aumento correspondente na velocidade do veículo, especialmente sob aceleração forte. Um rolamento de desengate com falha, por outro lado, normalmente produz ruído ou dificuldade de engate, em vez de deslizamento. Se você notar que a embreagem escorrega, mas não há ruído ao pressionar o pedal, a placa de pressão é a culpada mais provável.

Rolamento de liberação vs. garfo de embreagem

O garfo da embreagem é a alavanca que traduz o movimento do pedal em força axial no rolamento de desengate. Um garfo de embreagem rachado ou desgastado, ou um pino de articulação desgastado, pode causar sensação inconsistente no pedal, ruídos de chocalho ou, em casos graves, perda completa de atuação da embreagem. Ao contrário do ruído do rolamento de desengate, o ruído do garfo da embreagem costuma ser mais um estalo ou chocalho no início do deslocamento do pedal, em vez de um guincho sustentado ou rangido no meio do curso.

Rolamento de liberação vs. cilindro escravo (tipo externo)

Em sistemas acionados hidraulicamente que utilizam um cilindro escravo externo (em oposição a um CSC), o cilindro escravo empurra mecanicamente o garfo da embreagem. Um cilindro escravo externo com vazamento ou falha causa um pedal da embreagem esponjoso ou afundado, e não ruído mecânico. Sangrar o sistema hidráulico ou inspecionar vazamentos de fluido no corpo do cilindro escravo geralmente confirmará esse diagnóstico rapidamente.

Substituição do rolamento de liberação da embreagem: o que o trabalho envolve

Não há atalho para substituir o rolamento de desengate da embreagem: a transmissão deve sair. Na maioria dos veículos com tração traseira, este é um processo simples, mas trabalhoso, que normalmente leva 3 a 6 horas para um mecânico experiente. Veículos com tração dianteira com motores montados transversalmente e transmissões integradas podem exigir significativamente mais desmontagens.

Procedimento Geral para Sistemas Acionados por Garfo

1. Eleve e apoie o veículo com segurança em macacos ou elevadores.
2. Desconecte o eixo motor ou eixos CV conforme necessário.
3. Desconecte a ligação da embreagem, a linha hidráulica ou o cabo da transmissão.
4. Apoie a transmissão com um macaco de transmissão e remova a travessa.
5. Remova os parafusos do alojamento e deslize a transmissão para trás, para fora do eixo piloto.
6. Remova o garfo da embreagem do pino da esfera de articulação e deslize o rolamento de desengate para fora da luva do eixo piloto.
7. Inspecione o garfo, a esfera de articulação, a luva do eixo piloto e os componentes da embreagem. Substitua conforme necessário.
8. Instale o novo rolamento de desengate - a maioria se encaixa nos dedos do garfo ou na bucha - e reinstale todos os componentes na ordem inversa.

Considerações Específicas do CSC

A substituição do cilindro escravo concêntrico segue um procedimento semelhante de remoção da transmissão, mas quando a transmissão é desligada, o CSC simplesmente se desparafusa da carcaça da transmissão (geralmente 2 a 4 parafusos). A linha hidráulica deve ser desconectada e o sistema sangrado após a reinstalação. Algumas unidades CSC utilizam uma conexão hidráulica de conexão rápida; outros usam um parafuso banjo roscado. Sempre substitua as arruelas de vedação da linha hidráulica se elas forem do tipo esmagamento de cobre.

Um cuidado importante com a instalação do CSC: não permita que o disco da embreagem fique pendurado sem suporte no eixo piloto da transmissão à medida que a transmissão é guiada de volta ao lugar. Use uma ferramenta de alinhamento da embreagem para manter o disco centralizado no volante e apoie o nariz da transmissão com cuidado para evitar entortar o eixo piloto ou danificar as vedações do pistão CSC.

Peças para substituir ao mesmo tempo

Como a transmissão já está fora de questão, os seguintes itens deverão ser avaliados e substituídos caso haja alguma dúvida sobre seu estado:

• Disco de embreagem e placa de pressão (substituir como um conjunto correspondente)
• Rolamento piloto ou bucha piloto
• Vedação principal traseira (vedação de óleo do virabrequim)
• Vedação do eixo de entrada da transmissão
• Garfo da embreagem (se desgastado ou rachado)
• Pino esférico de articulação (se o soquete estiver gasto)
• Volante (recupere ou substitua se estiver riscado ou rachado pelo calor)

Quanto tempo deve durar um rolamento de liberação da embreagem

Sob condições normais de direção, um rolamento de liberação da embreagem de qualidade deve durar a vida útil do conjunto da embreagem – normalmente 80.000 a 120.000 milhas em um carro de passageiros dirigido moderadamente. Alguns rolamentos, especialmente aqueles usados ​​em veículos leves dirigidos principalmente em rodovias com engates de embreagem pouco frequentes, podem ultrapassar 150.000 milhas sem falhas.

Vários fatores aceleram o desgaste:

• Andando no pedal da embreagem — apoiar o pé no pedal durante a condução mantém o contato parcial entre o rolamento e a mola do diafragma, causando desgaste contínuo sob baixa carga. Este único hábito pode reduzir pela metade a vida do rolamento de liberação.
• Condução frequente de pára-arranca — o deslocamento urbano multiplica drasticamente os ciclos de engate da embreagem em comparação com o uso em rodovias.
• Rebocar ou transportar cargas pesadas — aumenta o esforço do pedal e a força axial que o rolamento deve transmitir.
• Condução agressiva ou de alto desempenho — lançamentos fortes e repetidos sobrecarregam todo o sistema de embreagem, incluindo o rolamento.
• Má qualidade do rolamento — rolamentos de reposição baratos que usam aço de qualidade inferior ou vedação inadequada se degradam significativamente mais rápido do que unidades OEM ou de reposição premium da SKF, Timken ou Sachs.
• Desalinhamento — um disco de embreagem mal alinhado ou um eixo piloto torto cria uma carga lateral no rolamento de desengate que ele não foi projetado para suportar.

Escolhendo um rolamento de liberação de embreagem de reposição

O mercado de peças de reposição oferece uma ampla gama de rolamentos de liberação de embreagem com preços variados. Compreender as diferenças ajuda a fazer uma escolha mais informada.

OEM x mercado de reposição

Os rolamentos OEM vêm do fornecedor do equipamento original ou são equivalentes renomeados. Para veículos de fabricantes que adquirem seus componentes de embreagem da LuK (agora parte do Grupo Schaeffler), Sachs ou Valeo, um rolamento equivalente ao OEM desses mesmos fabricantes é normalmente a melhor escolha. Esses rolamentos são fabricados com as mesmas especificações do original e utilizam a mesma qualidade de aço, vedação e graxa.

Rolamentos genéricos ou sem nome provenientes de fabricantes de baixo custo costumam ser significativamente mais baratos – às vezes menos de US$ 10 – mas a variação no controle de qualidade é substancial. Relatos de falhas prematuras dentro de 10.000 a 20.000 milhas são comuns em rolamentos orçamentários, o que torna a economia de custos ilusória, dada a mão de obra necessária para a reinstalação.

Kits de embreagem completos

Os fornecedores de embreagem mais conceituados – LuK, Sachs, Exedy, Valeo, ACT – vendem kits completos de embreagem que incluem disco de embreagem, placa de pressão e rolamento de desengate como um conjunto combinado. Para a maioria dos cenários de reparo, comprar um kit faz mais sentido prático do que adquirir componentes individuais, uma vez que as peças são projetadas para funcionarem juntas e a diferença de preço geralmente é modesta. Os preços dos kits para automóveis de passageiros comuns normalmente variam de $ 80 a $ 350 dependendo da aplicação do veículo e do nível da marca.

Aplicações de desempenho

Veículos modificados que utilizam placas de pressão de embreagem atualizadas – que exigem maior força no pedal – precisam de rolamentos de liberação classificados para cargas axiais mais altas. Fornecedores como ACT (Advanced Clutch Technology) e South Bend Clutch oferecem rolamentos de desengate reforçados juntamente com seus kits de embreagem de desempenho. Usar um rolamento de desengate padrão com uma placa de pressão de desempenho de alta pressão pode causar falha prematura do rolamento, mesmo com condução cuidadosa, porque a força de contato excede a classificação de projeto do rolamento OEM.

Custo do rolamento de liberação da embreagem e estimativas de mão de obra

Como o acesso ao rolamento de desengate sempre requer a remoção da transmissão, o custo da peça em si é um elemento menor da despesa total de reparo.

Estas estimativas pressupõem apenas a substituição do rolamento. Quando o disco de embreagem e a placa de pressão são substituídos ao mesmo tempo – o que é altamente recomendado – adicione US$ 100 a US$ 400 para peças adicionais, dependendo do veículo e da marca. O custo incremental de mão de obra é mínimo, uma vez que o conjunto da embreagem já está exposto.

Você consegue dirigir com um rolamento de liberação de embreagem ruim

Isso depende de até que ponto o rolamento foi degradado. Nas fases iniciais da falha – quando o único sintoma é um chilrear fraco ou um ruído agudo quando o pedal é pressionado – o veículo ainda está totalmente funcional e pode ser conduzido com cuidado. No entanto, continuar a conduzir sem resolver o problema acelera a falha e corre o risco de causar danos secundários.

Se o rolamento emperrar completamente, ele poderá travar nos dedos da mola do diafragma e impedir que a embreagem se desengate. Nesse ponto, o veículo não pode ser retirado da marcha em que está atualmente, e a operação contínua corre o risco de entortar ou quebrar os dedos da placa de pressão, arranhar a face do volante ou danificar a luva do eixo de entrada – o que aumenta drasticamente os custos de reparo.

O conselho prático é: não ignore o ruído. Se você ouvir um rangido ou guincho relacionado especificamente à pressão do pedal da embreagem, agende o reparo antes que a situação se torne uma emergência. Dirigir 2.000 a 3.000 milhas adicionais em um rolamento barulhento, mas ainda funcional, é uma proposta diferente do que dirigir 15.000 milhas esperando que o problema se resolva sozinho.

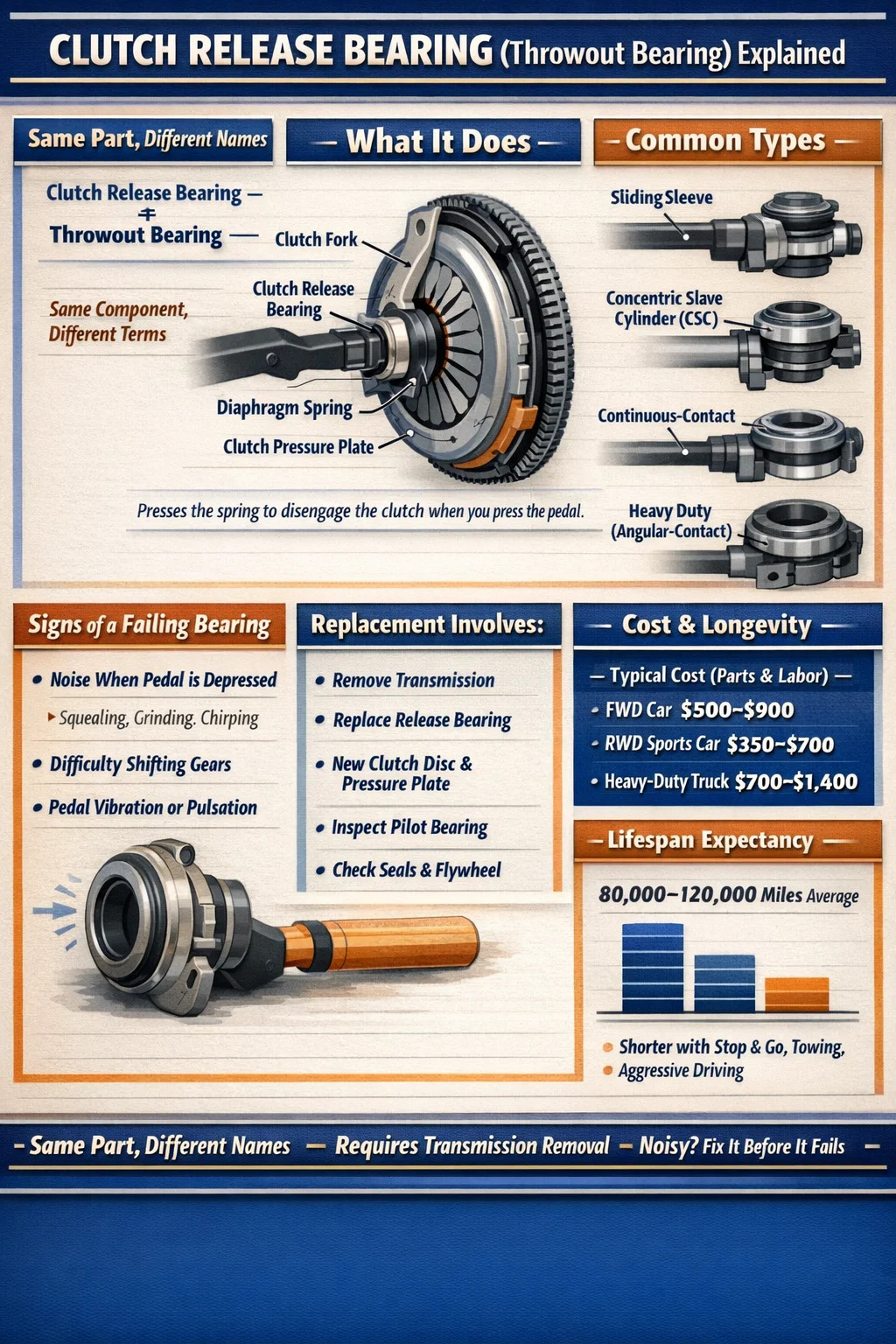

Resumo: O rolamento de liberação da embreagem e o rolamento de lançamento são a mesma peça

Para reunir tudo claramente:

• Um rolamento de liberação da embreagem e um rolamento descartável são componentes idênticos descritos por nomes diferentes. "Rolamento descartável" é o termo coloquial americano; "rolamento de liberação da embreagem" é a designação técnica padrão.
• O rolamento atua como uma interface de impulso entre o sistema de atuação estacionário e a placa de pressão giratória, permitindo o desengate da embreagem.
• Existem vários tipos de projetos — luva deslizante, cilindro escravo concêntrico, contato contínuo e serviço pesado — cada um adequado para diferentes aplicações.
• O principal sintoma de um rolamento com defeito é o ruído, especificamente quando o pedal da embreagem é pressionado.
• A substituição sempre requer a remoção da transmissão; é altamente recomendável substituir todo o kit de embreagem ao mesmo tempo.
• A qualidade é importante — use rolamentos equivalentes aos OEM de fornecedores estabelecidos em vez da opção mais barata disponível.
• A atenção precoce aos sintomas evita danos secundários e mantém previsíveis os custos totais de reparo.
