Por que um rolamento de liberação da embreagem falha? Causas e soluções

Por que um rolamento de liberação da embreagem falha: a resposta curta

A rolamento de liberação da embreagem - também chamado de rolamento descartável - falha principalmente devido ao atrito de contato prolongado, lubrificação inadequada, contaminação por óleo ou poeira da embreagem e ao estresse mecânico cumulativo de ciclos repetidos de engate e desengate. Na maioria dos veículos de passeio, o rolamento de liberação da embreagem é projetado para durar entre 80.000 e 150.000 milhas , mas hábitos de condução no mundo real, vazamentos de fluidos e práticas inadequadas de instalação podem reduzir drasticamente essa vida útil – às vezes para menos de 64.000 quilômetros.

O próprio rolamento fica entre o garfo da embreagem (ou atuador hidráulico) e os dedos da mola do diafragma da placa de pressão. Cada vez que o motorista pressiona o pedal da embreagem, o rolamento de desengate desliza para frente na luva do eixo piloto da transmissão e pressiona os dedos giratórios da placa de pressão. Esse contato repetido – mesmo que por uma fração de segundo de cada vez – resulta em um enorme desgaste ao longo da vida útil do rolamento. Quando qualquer uma das diversas condições degrada a capacidade do rolamento de suportar aquela carga, ocorre a falha.

Compreender exatamente o que causa essa degradação não é apenas acadêmico. Informa diretamente como escolher um substituto rolamento de liberação , como instalá-lo corretamente e quais hábitos de direção devem ser alterados para evitar a recorrência da mesma falha.

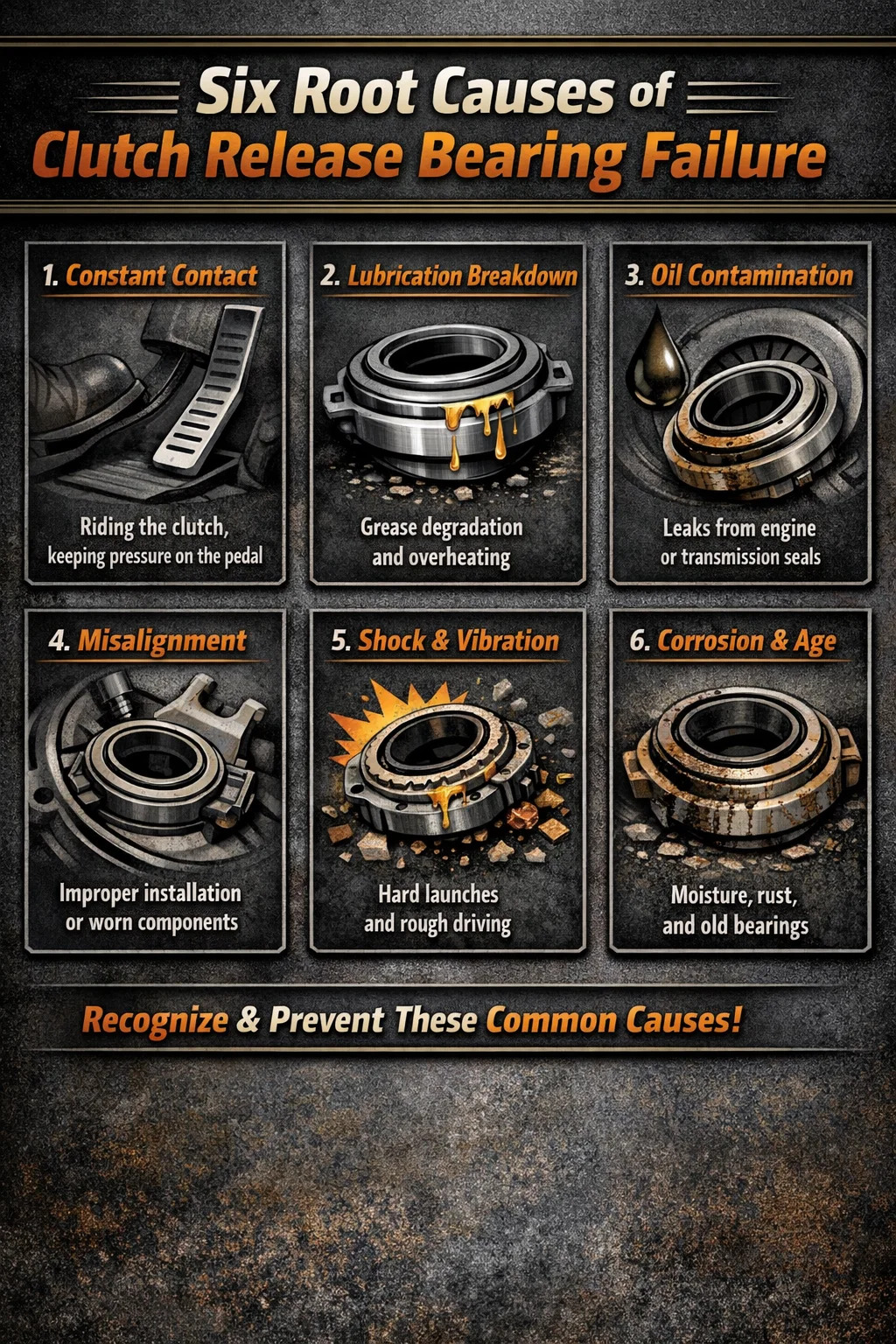

As seis causas principais da falha do rolamento de liberação da embreagem

1. Contato contínuo com a mola do diafragma

Esta é a causa mais comum de desgaste prematuro em veículos com acoplamentos de embreagem mecânicos ou acionados por cabo. Os motoristas que apoiam levemente o pé esquerdo no pedal da embreagem - um hábito às vezes chamado de "andar na embreagem" - mantêm o rolamento descartável em contato constante e parcial com os dedos giratórios da mola do diafragma. Mesmo alguns quilos de pressão no pedal são suficientes para empurrar o rolamento para dentro da mola rotativa, gerando calor e fricção que destroem a graxa, a gaiola e as superfícies da pista do rolamento.

Em sistemas acionados hidraulicamente (onde o rolamento é um rolamento de cilindro escravo concêntrico ou CSC), esse problema é um tanto mitigado pelo projeto, mas mesmo os sistemas hidráulicos podem ter uma pequena quantidade de pressão residual se as vedações do cilindro mestre estiverem fracas, mantendo um leve contato.

Estudos sobre o desgaste dos componentes da embreagem mostraram que um motorista que habitualmente apoia o pé no pedal da embreagem pode reduzir a vida útil do rolamento em 30–50% comparado a um motorista com técnica de pedal limpa.

2. Quebra da lubrificação e degradação da graxa

O rolamento de desengate da embreagem é uma unidade pré-lubrificada e vedada em praticamente todas as aplicações modernas. A graxa interna é normalmente uma graxa à base de complexo de lítio ou poliureia classificada para operação em alta temperatura - o ambiente da embreagem atinge regularmente temperaturas entre 150°C e 250°C (300–480°F) durante a condução normal. Em condições severas, como arranques repetidos em subidas, reboque pesado ou utilização de pistas, as temperaturas podem subir bem acima dos 300°C.

Nessas temperaturas extremas, a graxa se decompõe quimicamente. O óleo base se separa do espessante, a viscosidade cai e a película lubrificante entre os corpos rolantes e as pistas torna-se insuficiente. O contato metal com metal começa. Quando isso acontece, o rolamento gera seu próprio calor por meio do atrito, acelerando a degradação em um ciclo de auto-reforço. O rolamento emperra ou quebra dentro de um tempo relativamente curto após a quebra inicial da graxa.

A graxa aplicada externamente é, na verdade, um perigo e não um benefício na maioria dos casos. Se um técnico aplicar graxa na luva do eixo piloto onde o rolamento desliza, o excesso de graxa migra para o disco da embreagem, contaminando o material de fricção e causando deslizamento da embreagem. A abordagem correta é aplicar um película muito fina de graxa para alta temperatura somente à superfície deslizante – não à face do rolamento ou à área do disco de fricção.

3. Contaminação por Vazamentos de Petróleo

A carcaça da embreagem é um ambiente vedado, mas duas fontes primárias de vazamento de óleo podem introduzir contaminação: a vedação principal traseira (lado do motor) e a vedação do eixo de entrada da transmissão (lado da caixa de câmbio). Ambas as vedações ficam voltadas para o disco da embreagem e para o rolamento de desengate. Quando qualquer uma das vedações vaza óleo - mesmo que em pequena quantidade - o óleo migra pelo volante, disco de embreagem, placa de pressão e, eventualmente, atinge o rolamento de desengate.

A contaminação por óleo danifica o rolamento de desengate de duas maneiras. Primeiro, o óleo atua como solvente, removendo a graxa do rolamento vedado. Em segundo lugar, o óleo saturado com subprodutos de combustão ou aditivos de óleo de engrenagem reage quimicamente com a graxa e os componentes de aço do rolamento, causando corrosão nas pistas. Pistas esburacadas geram o ruído estrondoso ou rosnado característico que os mecânicos associam a um desgaste rolamento descartável .

O princípio crítico do reparo aqui: se você substituir um rolamento de liberação da embreagem em um veículo com vazamento de óleo conhecido, o novo rolamento falhará prematuramente, a menos que a fonte do vazamento seja consertada primeiro. Muitas falhas repetidas atribuídas a rolamentos “defeituosos” são, na verdade, o resultado de uma vedação principal traseira não fixada.

4. Desalinhamento e erros de instalação

Um rolamento de desengate deve ficar perfeitamente paralelo aos dedos da mola do diafragma da placa de pressão. Qualquer desalinhamento angular – mesmo que seja 0,5–1,0 mm de contato descentralizado — cria uma distribuição desigual de carga entre os elementos rolantes do rolamento. Algumas esferas ou rolos carregam uma parcela desproporcional da carga, levando à fadiga localizada, lascamento e eventual colapso do rolamento.

O desalinhamento tem várias causas básicas:

• Um garfo de embreagem desgastado ou torto que não empurra mais o rolamento corretamente
• Um rolamento piloto desgastado (o pequeno rolamento no centro do volante ou virabrequim) que permite que o eixo de entrada da transmissão se desloque
• Uma placa de pressão dobrada ou com torque incorreto é aparafusada, levando a uma placa de pressão armada
• Deixar de usar uma ferramenta de alinhamento ao instalar o disco de embreagem, deixando o disco descentralizado e puxando a mola do diafragma para fora do plano
• Uma carcaça da campainha da transmissão danificada ou desgastada que não centraliza mais a caixa de câmbio no bloco do motor

Os instaladores profissionais de embreagem sempre verificam o desvio da carcaça do sino com um relógio comparador antes de instalar um novo kit de embreagem. O desvio do alojamento do Bell normalmente deve estar dentro 0,005 polegadas (0,127 mm) de verdade. Se exceder esse valor, a origem do desalinhamento deverá ser corrigida antes da instalação dos novos componentes.

5. Vibração, carga de choque e direção agressiva

A condução de alto desempenho, o uso em pista e os lançamentos bruscos frequentes impõem cargas de choque no rolamento de desengate da embreagem que excedem em muito o que o componente foi projetado para uso padrão em estradas. Cada evento de lançamento brusco envia um aumento acentuado de força através do rolamento quando a embreagem engata. Com o tempo, essas cargas de choque causam fadiga subterrânea nas pistas do rolamento – um modo de falha conhecido como fragmentação, onde lascas de aço endurecido se soltam da superfície da pista.

Veículos conduzidos em estradas irregulares – especialmente caminhões e SUVs que operam fora de estrada – podem experimentar vibrações adicionais que ressoam através do sistema de transmissão e no conjunto da embreagem. Embora o rolamento seja um tanto protegido pelas molas de torção do disco da embreagem, a vibração sustentada cansa gradualmente a gaiola do rolamento, especialmente em projetos mais antigos que usam gaiolas de aço estampadas em vez de gaiolas usinadas ou de polímero.

Para aplicações de desempenho, atualizar para um rolamento de liberação para serviço pesado com uma gaiola de aço forjado ou usinado, elementos esféricos maiores e graxa para temperaturas mais altas é uma necessidade prática e não uma atualização opcional.

6. Idade, corrosão e entrada de umidade

Em veículos que apresentam variações sazonais significativas de temperatura, a umidade pode condensar dentro da carcaça da embreagem durante o tempo frio. Essa umidade ataca a superfície externa do mancal de desengate e, com o tempo, penetra nas vedações do mancal, misturando-se com a graxa interna e causando oxidação das pistas de aço. A corrosão por corrosão acelera drasticamente a fadiga dos elementos rolantes — um rolamento com corrosão mesmo que leve na pista tem uma vida útil que pode ser 60–70% mais curto do que um equivalente sem caroço.

Os veículos armazenados por longos períodos (veículos sazonais, clássicos, carros de projeto) são particularmente vulneráveis. Após um longo período de armazenamento sem operação, a graxa no rolamento pode congelar ou separar, deixando as pistas desprotegidas quando o veículo retornar ao serviço. Nestes casos, substituir o rolamento de desengate da embreagem normalmente durante qualquer serviço de recondicionamento de longo armazenamento é uma boa manutenção preventiva, e não um custo desnecessário.

Sintomas: como reconhecer uma falha no rolamento de liberação da embreagem

Detectar antecipadamente a falha do rolamento de desengate pode evitar que os danos se espalhem na placa de pressão e no disco da embreagem – componentes cuja substituição custa substancialmente mais. Os sintomas seguem uma progressão bastante previsível:

Uma distinção crítica de diagnóstico: o ruído que ocorre apenas quando o pedal da embreagem é pressionado e desaparece quando o pedal é liberado quase sempre aponta para o rolamento descartável . O ruído que ocorre quando o pedal é liberado e desaparece quando pressionado normalmente indica um rolamento piloto desgastado. Fazer essa distinção corretamente evita erros de diagnóstico e uma substituição completa desnecessária da embreagem.

Alguns motoristas também notam a mudança do ponto de engate da embreagem – normalmente subindo mais no curso do pedal à medida que o rolamento se desgasta. Isso acontece porque o rolamento desgastado não empurra mais os dedos da mola do diafragma para o ponto de liberação projetado, exigindo um deslocamento extra do pedal para desengatar totalmente a embreagem.

Tipos de rolamentos de liberação da embreagem e suas características de falha

Nem todos os rolamentos de desengate são construídos da mesma maneira, e projetos diferentes têm modos de falha distintos que vale a pena entender ao selecionar um substituto.

Rolamento de contato angular padrão

O tipo mais comum em automóveis de passageiros. Ele utiliza uma única fileira de esferas em arranjo de contato angular, capaz de suportar cargas radiais e axiais (empuxo). A capacidade de carga axial é particularmente importante porque a liberação da embreagem gera uma carga axial significativa à medida que o rolamento empurra a mola do diafragma. Os rolamentos de contato angular padrão falham predominantemente devido à quebra da graxa, corrosão nas pistas e fadiga da gaiola.

Rolamento do cilindro escravo concêntrico (CSC)

Encontrado em muitos veículos modernos com acionamento hidráulico da embreagem, o cilindro escravo concêntrico integra o rolamento de desengate diretamente em um conjunto de pistão hidráulico montado na carcaça do eixo de entrada da transmissão. O rolamento está sempre em contato com a mola do diafragma, mantido por pressão hidráulica e não por um garfo mecânico. Este projeto reduz as cargas de choque do engate do garfo, mas introduz um modo de falha exclusivo: falha na vedação hidráulica dentro do próprio CSC, causando vazamentos de fluido que contaminam o rolamento e o disco da embreagem. Como o rolamento CSC não pode ser substituído separadamente na maioria dos projetos, todo o conjunto deve ser substituído — a um custo típico de $ 80– $ 200 apenas pela peça , significativamente mais do que um rolamento de desengate convencional.

Rolamento de liberação autocentrante

Usado em aplicações onde é esperado um leve desalinhamento ou difícil de eliminar totalmente – comum em caminhões comerciais, equipamentos pesados ​​e algumas máquinas agrícolas. O rolamento possui um suporte flutuante que permite o autoalinhamento ao centro da mola do diafragma. Este projeto é consideravelmente mais tolerante a pequenos desalinhamentos, mas ainda falha devido à contaminação e à degradação da graxa, muitas vezes em quilometragem total mais elevada do que os rolamentos padrão, porque a ação autocentrante evita a sobrecarga localizada que o desalinhamento causa em projetos de suporte fixo.

Rolamento facial de contato sólido

Os veículos mais antigos às vezes usavam um rolamento de face de contato de carbono em vez de um rolamento de elemento rolante. A face de grafite de carbono pressionou diretamente contra os dedos giratórios da mola do diafragma e se desgastou gradualmente com o tempo. Esses rolamentos falham devido ao simples desgaste mecânico da face do carbono – geralmente gerando uma fina poeira preta dentro da carcaça do sino – e através da quebra do carbono devido ao choque térmico. Os rolamentos de face de carbono raramente são vistos em veículos de produção novos, mas permanecem comuns em aplicações de carros antigos e clássicos.

O que acontece quando você ignora um rolamento de liberação com falha

Continuar a conduzir com um rolamento de desengate da embraiagem desgastado não é apenas um incómodo sonoro – cria uma cascata de danos secundários que aumenta significativamente os custos de reparação. A sequência de eventos é previsível:

1. O rolamento desgastado começa a entrar em contato desigualmente com a mola do diafragma, fazendo com que os dedos da mola se desgastem em taxas diferentes. O desgaste irregular dos dedos da mola altera a sensação de engate da embreagem e reduz progressivamente a força de fixação no disco da embreagem.
2. À medida que o rolamento continua a degradar-se, a sua gaiola fratura-se. Fragmentos da gaiola, esferas ou pistas espalham-se dentro do alojamento do sino. Esses fragmentos podem ficar presos entre o disco da embreagem e o volante ou placa de pressão, marcando as superfícies de atrito e a face do volante.
3. Um volante que tenha sido arranhado ou danificado termicamente devido ao contato com detritos do rolamento deve ser recapeado (se estiver dentro das tolerâncias do fabricante) ou substituído. Substituição do volante em muitos custos de veículos $ 200– $ 500 pela peça além da mão de obra para retirar e reinstalar a transmissão – que já é necessária para o trabalho da embreagem, mas a troca do volante acrescenta tempo e custo de peças.
4. Em casos extremos, o travamento do rolamento trava o mecanismo de liberação na posição desengatada. O veículo não pode ser conduzido e a transmissão deve ser removida para liberar o conjunto preso.

A diferença de custo entre substituir apenas o rolamento de desengate (normalmente US$ 150 a US$ 400 em mão de obra mais US$ 20 a US$ 80 pelo rolamento ) e substituição do kit completo de embreagem, incluindo recapeamento do volante (normalmente $ 800– $ 1.800 no total ) ilustra por que o diagnóstico precoce e a substituição imediata são economicamente viáveis. O custo de mão de obra para acessar a embreagem é o mesmo em ambos os cenários – a transmissão deve sair – então a única variável é o custo das peças.

Como fazer um novo rolamento de liberação da embreagem durar mais

A prevenção é simples quando as causas profundas são compreendidas. As práticas a seguir se aplicam tanto para prolongar a vida útil de um rolamento original quanto para proteger um rolamento substituto recém-instalado:

Elimine o hábito de pisar no pedal

Quando não estiver mudando ativamente de marcha, mantenha o pé esquerdo no pedal morto (o apoio do piso à esquerda da embreagem) em vez de no pedal da embreagem. Esta é a mudança comportamental mais impactante para prolongar a vida útil do rolamento de liberação. Os motoristas que fazem a transição de veículos com transmissão automática para manual muitas vezes desenvolvem o hábito de apoiar os pés, pois o pé esquerdo não tem nada para fazer – quebrar esse hábito deve ser a primeira prioridade.

Conserte vazamentos de óleo antes de substituir o rolamento

Sempre inspecione a vedação principal traseira e a vedação do eixo piloto da transmissão antes ou durante o trabalho da embreagem. Ambas as vedações são acessíveis com a transmissão removida – a mesma etapa necessária para alcançar o rolamento de desengate – portanto, substituir as vedações desgastadas ao mesmo tempo adiciona um custo extra mínimo e protege o novo rolamento contra contaminação.

Substitua o kit de embreagem completo como um conjunto

Como o custo de mão de obra para acessar a embreagem é fixo, raramente é aconselhável substituir apenas o rolamento de desengate e deixar um disco de embreagem e uma placa de pressão envelhecidos no lugar. Um disco de embreagem que tenha se desgastado até alguns milímetros de seu limite de desgaste precisará ser substituído dentro de outros 32.000 a 30.000 quilômetros, exigindo a mesma desmontagem cara. A maioria dos mecânicos profissionais e manuais de serviço OEM recomendam a substituição do disco de embreagem, placa de pressão, rolamento de desengate e rolamento piloto como um conjunto completo para maximizar o intervalo entre os serviços da embreagem.

Use uma ferramenta de alinhamento durante a instalação

Uma ferramenta de alinhamento do disco de embreagem – um eixo de entrada falso de plástico ou metal que se encaixa no cubo do disco de embreagem e no rolamento piloto – é uma ferramenta barata (normalmente abaixo de US$ 15) que garante que o disco esteja perfeitamente centralizado antes que a placa de pressão seja pressionada para baixo. Ignorar esta etapa é um dos erros de instalação mais comuns que leva à falha prematura do rolamento de liberação devido ao desalinhamento.

Lubrifique a luva do eixo piloto corretamente

Aplique uma película fina e uniforme de graxa para rolamentos de alta temperatura à luva do eixo piloto da transmissão onde o rolamento de desengate desliza. A película deve ser tão fina que é quase invisível – um erro comum é aplicar muita graxa, que então se espalha e contamina o disco de embreagem. Nunca aplique graxa na face de contato do rolamento ou nos dedos da mola do diafragma.

Verifique o desgaste da carcaça do Bell

Se o veículo tiver um histórico de falhas prematuras nos componentes da embreagem - especialmente se esta for uma segunda ou terceira substituição do rolamento de desengate - verificar o desvio do furo da carcaça do sino com um relógio comparador é uma etapa de diagnóstico que vale a pena. Excentricidade excedendo a especificação do fabricante (normalmente 0,005 a 0,010 polegadas ) aponta para uma caixa de sino dobrada ou danificada que deve ser corrigida para evitar recorrência.

Escolhendo o Rolamento de Liberação de Substituição Correto

O mercado de rolamentos de liberação de embreagem de reposição varia de peças de nível econômico provenientes de instalações de fabricação de baixo custo até rolamentos equivalentes a OEM e de nível de desempenho com qualidade de construção significativamente maior. As diferenças são significativas:

Para motoristas diários padrão sob uso normal, um rolamento equivalente ao OEM de um fornecedor confiável (SKF, FAG, LUK, Sachs, NSK, JTEKT) é a escolha prática. A diferença de preço entre um rolamento econômico de US$ 15 e um rolamento equivalente ao OEM de US$ 45 é insignificante em comparação com o custo de mão de obra de US$ 400 a US$ 800 para acessar a embreagem – portanto, usar a peça de maior qualidade faz claro sentido econômico.

Para veículos de alto desempenho, aplicações de reboque ou qualquer veículo onde as temperaturas da embreagem sejam regularmente altas, especificando um rolamento de liberação para serviço pesado classificado para cargas térmicas e mecânicas mais altas é um investimento que vale a pena. Vários fabricantes especializados de embreagem oferecem kits completos combinando uma placa de pressão de desempenho e disco de embreagem com um rolamento removível para serviço pesado correspondente, o que garante que todos os componentes sejam projetados para funcionar juntos no mesmo nível de desempenho.

Perguntas frequentes sobre falha no rolamento de liberação da embreagem

Uma falha no rolamento de liberação da embreagem pode danificar a transmissão?

Raramente diretamente, mas sim – em cenários de falha catastrófica, onde fragmentos de rolamento se espalham dentro da carcaça do sino, os detritos podem marcar o eixo de entrada da transmissão ou danificar o retentor do rolamento dianteiro. Na maioria dos casos, os danos estão contidos nos próprios componentes da embreagem (disco, prato de pressão, volante). No entanto, operar um veículo com um rolamento de desengate com falha conhecida aumenta o risco de danos crescentes, portanto, a substituição imediata é sempre o caminho mais seguro.

É possível substituir apenas o rolamento de desengate sem substituir a embreagem completa?

Tecnicamente sim, mas na prática depende da vida útil restante do disco de embreagem. Se o disco da embreagem ainda tiver material de fricção substancial e a placa de pressão não mostrar sinais de desgaste, é defensável substituir apenas o rolamento de desengate. Na maioria dos casos do mundo real, porém, o disco da embreagem e a placa de pressão terão acumulado desgaste significativo no momento em que o rolamento falhar, tornando a substituição completa do kit a escolha economicamente mais sábia, dado o custo fixo de mão de obra.

Um rolamento de liberação ruim faz barulho o tempo todo ou apenas quando o pedal é pressionado?

Em um sistema de ligação por cabo ou mecânico, o rolamento de desengate só entra em contato com a mola do diafragma quando o pedal é pressionado, portanto, o ruído normalmente ocorre apenas quando o pedal é pressionado. Em sistemas hidráulicos com cilindro escravo concêntrico, o rolamento está em constante contato leve, portanto o ruído pode estar presente o tempo todo. De qualquer forma, o ruído muda de caráter – normalmente ficando mais alto ou mais agudo – quando a carga do pedal aumenta.

Quanto custa substituir um rolamento de desengate da embreagem?

O rolamento em si custa US$ 20–US$ 150 dependendo do veículo e da classe do rolamento. A mão de obra normalmente funciona US$ 400–US$ 800 em lojas independentes e um pouco mais em concessionárias, pois a transmissão deve ser retirada. Custo total para substituição apenas do rolamento: cerca de US$ 450 a US$ 950. Um kit de embreagem completo incluindo disco, placa de pressão, rolamento de desengate e rolamento piloto acrescenta US$ 150 a US$ 400 em peças, elevando o total para aproximadamente US$ 600 a US$ 1.400 para um trabalho completo de embreagem na maioria dos veículos de passageiros.

Um rolamento de desengate da embreagem pode ser relubrificado e reutilizado?

Não. Os rolamentos de desengate modernos são unidades vedadas e pré-lubrificadas que não podem ser reparadas. Depois que a graxa interna estiver degradada e as pistas começarem a perfurar ou corroer, o rolamento deverá ser substituído. Mesmo que um rolamento pareça girar livremente com a mão, danos internos às superfícies da pista causarão falha sob cargas mais altas de operação normal. A relubrificação do exterior da caixa do rolamento não ajuda e pode introduzir contaminação.

Qual é a diferença entre um rolamento descartável e um rolamento de desengate?

"Rolamento descartável" e "rolamento de liberação da embreagem" referem-se exatamente ao mesmo componente. "Rolamento descartável" é o termo coloquial do inglês americano amplamente usado em lojas e entre mecânicos de bricolage. "Rolamento de liberação da embreagem" é a designação de engenharia mais formal e o termo usado na maioria dos manuais de serviço e catálogos de peças OEM. Ambos os termos descrevem o conjunto de rolamento que aciona a mola do diafragma da placa de pressão quando o pedal da embreagem é pressionado.
